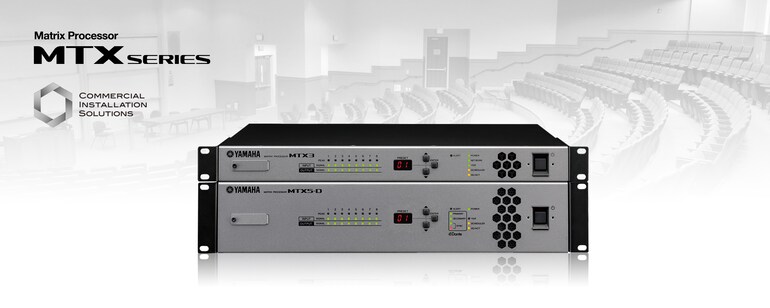

Serie MTX

La serie MTX è dotata di una configurazione input/output ideale per una vasta gamma di applicazioni: 8 input mono (mic/line), 2 input stereo (line) e 16 input digitali via YDIF. La sezione output consiste di 8 output line-level mono e 16 output digitali via YDIF. I processori MTX dispongono inoltre di slot per schede SD per la riproduzione di file MP3/WAV memorizzati su una scheda SD. La funzione Event Scheduler permette di riprodurre questi file come musica o annunci oppure di utilizzare dispositivi esterni con un output GPI ad intervalli programmati, così come di richiamare brani memorizzati all’interno di MTX.

I EXi8/Exo8 sono expander di input/output per le serie MTX/MRX. EXi8 converte i segnali analogici mic/linea in digitale e li trasmette al MTX via collegamento proprietario YDIF Yamaha. I preamplificatori per EXi8 possono essere controllati in remoto da un MTX/MRX Editor.

EXo8 è collegato al sistema via YDIF e comprende 8 canali di convertitori DA che convertono l'uscita digitale in un segnale analogico di alta qualità.

I processori MTX sono dotati di un format di trasmissione digitale YDIF; una tecnologia brevettata da Yamaha produce audio 16 canali e word clock transmission attraverso un cavo Ethernet CAT5 standard. YDIF può essere utilizzato per utilizzare dispositivi MTX multipli o per l’alimentazione del segnale audio agli amplificatori della serie XMV con semplici cavi di lunghezza massima 30 metri.

Modalità Distribuzione

- 16 canali massimo possono fluire dall'apparecchio superiore all'apparecchio inferiore

Modalità Cacscata

- Può essere usato come bus a cascata 8 canali specificatamente per MTX.

- La comunicazione può avvenire tra più MTX.

Il MTX5-D è dotato di due porte Dante che permettono di gestire 16 canali di input e output a 44.1kHz/48kHz su una rete ridondante. Semplice e abbondante, la sofisticata rete Dante può essere realizzata usando il MTX5-D e un amplificatore XMV-D compatibile Dante.

Il protocollo audio Audinate Dante Network è stato adottato non solo su amplificatori e processori, ma anche su tanti altri generi di apparecchiature audio come i mixer digitali Yamaha. Nella versione 3.2 e successive, supporta il controllo HA del rack I/O "serie Rio" e "Tio 1608-D". Questo lo rende la perfetta colonna portante per sistemi di rete audio più grandi soprattutto perché i collegamenti non sono limitati a 30m massimo come con l'YDIF, ma possono arrivare a 100m con un cavo CAT5e.

Una rete digitale Dante gestisce tutto l'audio e i dati di controllo rendendo facili le modificazioni di sistema e l'espansione. Si possono aggiungere nuove apparecchiature alla rete con un singolo cavo CAT5e e configurarle velocemente usando il MTX-MRX Editor. La rete Dante garantisce una flessibilità di sistema superiore e una quantità di potenziale per future espansioni.

Quando si costruisce un sistema semplice con poche apparecchiature. Si raccomanda di usare un daisy chain.

Non sono necessari switch per il collegamento daisy chain, in quanto Dante può trasferire segnali audio e di controllo su un solo cavo.

In uno star network, ogni apparecchio è collegato ad un hub centrale. Usare uno switch di rete compatibile GbE vi permette di configurare una rete su vasta scala a banda larga,

Se fosse necessario per una maggior resistenza contro i problemi imprevisti, si raccomanda di usare una rete ridondante.

Il modello abilitato Dante del processore di segnale MTX5-D ora supporta lo standard di interconnessione network audio AES67. Ciò permette il collegamento via AES67 a un network audio come Ravenna, Q-LAN, o Livewire, aumentando l'espandibilità del sistema.

È anche presente il Dante Device Lock, che impedisce a terze parti di modificare le impostazioni Dante. Ciò aumenta la sicurezza del sistema in ambienti come sale da concerto dove un ci si aspetta che un operatore esterno lavori sul sistema o sposti l'equipaggiamento.

La paging station PGM1 e l'expander paging PGX1 sono progettati per lavorare specificamente con il MRX7-D o il MTX5-D. Lavorano usando il PoE e con collegamento in rete via Dante. Ogni PGM1 può essere esteso con due PGX1 e si possono collegare fino a 4 PGM1 a un singolo sistema.

La serie ProVisionaire fornisce un modo semplice e intuitivo per creare controller originali che sono configurati espressamente per specifiche applicazioni. Sono disponibili varie pagine di progettazione per fornire diversi tipi di pannelli di controllo per diverse zone audio e/o utenti, con preset e regolazione dei parametri ottimizzati singolarmente.

Non sono richieste conoscenze particolari di programmazione. Un'interfaccia intuitiva rende facile creare fader per il controllo del volume e switch per la selezione della sorgente.

Diversamente da StageMix, che è una app per il controllo di mixer specifici, ProVisionaire Control può lavorare con un gran numero di sistemi PA Yamaha come i processori di segnali della serie MTX/MRX, i mixer digitali delle serie CL/QL/TF, i box I/O della serie Rio e gli amplificatori della serie XMV. I programmatori possono decidere quali parametri tra quelli a loro disposizione devono essere inclusi nella progettazione del ProVisionaire Control, creando una superficie di controllo completamente personalizzata per il cliente. ProVisionaire Control offre una soluzione definitiva ai controlli Yamaha.

Questa maneggevole applicazione per iPad permette il controllo dei sistemi MTX/MRX via rete Wi-Fi. Una scelta di dispositivi di controllo può essere organizzata a piacere per creare un pannello di controllo personalizzato configurato precisamente per sistemi privati.

* ProVisionaire Touch può essere scaricato dal Apple App Store gratis (Apple, iPhone e iPod sono marchi registrati Apple Inc., registrati in U.S e altri paesi. AppStore è un marchio di servizio della Apple Inc.

Si può usare un iPad per controllare un gran numero di sorgenti musicali: riproduttori CD, memorie NAS, palmari, radio internet, e anche pianoforti. Inoltre riproduttori Yamaha Blu-ray Disc e ricevitori AV. Passando da sorgenti audio e video a seconda degli eventi in ristoranti/sale pranzo, controllando insieme il volume dei microfoni e il passaggio al video nella sala conferenze, è possibile organizzare un semplice sistema di gestione usando un solo iPad.

I controller DCP offrono un controllo esterno flessibile di numerose funzioni quali richiamo dei preset, livelli e playback delle schede SD. La serie è composta da tre modelli diversi che presentano varie configurazioni di switch e potenziometri del volume.

La app Wireless DCP per iPhone o Android consente un controllo remoto della serie MTX/MRX. Avendo le stesse funzioni della serie DCP, il Wireless DCP può controllare la serie MTX/MRX tramite il vostro smartphone in qualsiasi luogo, in ristoranti, sale da cerimonia etc.

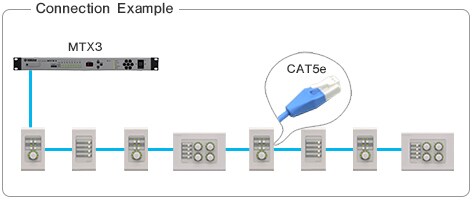

I controller DCP sono collegati ai MTX/MRX usando un collegamento daisy-chain che permette di collegare fino a 8 pannelli di controllo. Tutti i tre modelli sono disponibili in entrambe le dimensioni standard US o EU e sono stati realizzati per essere compatibili con le specifiche della maggior parte dei paesi al mondo.

Il DCH8 divide le linee di controllo dalle apparecchiature principali come le serie Yamaha MTX/MRX in 8 linee. Permette di creare sistemi con una struttura flessibile, con una combinazione di collegamenti a stella e daisy chain come ripetitore tra l'apparecchiatura principale e i pannelli di controllo.

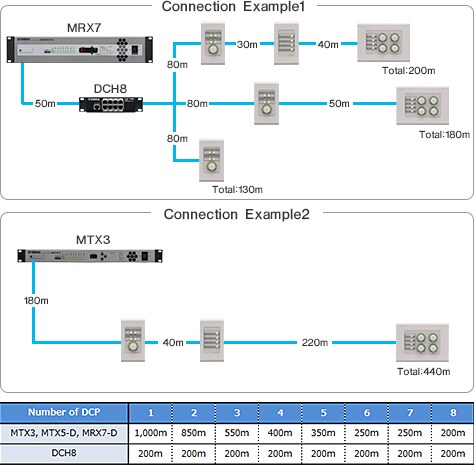

È possibile collegare otto controller DCP usando un collegamento daisy chain fino a 200m. Ed è possibile estendere la distanza di collegamento riducendo il numero di DCP installati come qui riportato. Quando si usano 2 o 3 controller DCP in uno spazio commerciale con un piano esteso, un semplice collegamento daisy chain è la soluzione migliore. Quando si usano più di 4 controller DCP in uno spazio commerciale esteso su più di un piano, una topologia flessibile (combinando collegamenti daisy chain e a stella) può aiutare ad allungare la lunghezza "totale" dei cavi combinando un DCP con un DCH8.

Il MCP1 Yamaha è un pannello di controllo da parete avanzato per il controllo dei sistemi MTX e MRX. Il display a matrice a punti e il supporto dei caratteri universale semplifica l'etichettatura in molte lingue comprese giapponese, cinese e arabo. Si possono assegnare fino a 36 parametri sia nella Home page principale, o in qualsiasi delle sei pagine secondarie. Si può proteggere qualsiasi pagina da un accesso non autorizzato tramite un codice PIN programmabile. Si possono aggiungere fino a 16 MCP1 a un sistema MTX/MRX.

Il MTX-MRX Editor è un software dedicato al setup e alla gestione di sistemi audio costruiti intorno ai processori della serie MTX e MRX. Può miscelare audio da microfoni, CD, file WAV e MP3, fornire contenuti diversi a zone diverse, preparare riproduzioni musicali e annunci attivati da un timer, e molto altro. Il MTX-MRX Editor rende facile gestire e distribuire suono ottimizzato per aree diverse di un negozio o struttura da un singolo PC.

Inoltre, nella versione 3.2 per esempio, in molti complessi come parchi divertimenti e centri commerciali, è possibile gestire aree differenti separatamente su sottoreti multiple per ogni zona da un singolo PC.

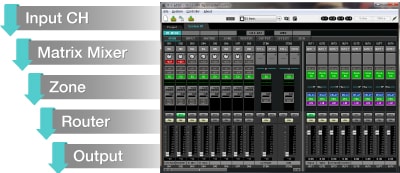

Il software Editor MTX-MRX facilita il design del sistema sonoro con un flusso che simula le procedure di installazione standard. Un wizard semplice da utilizzare consente di iniziare impostando i dispositivi per essere utilizzati nel layout desiderato, quindi le componenti del processing possono essere aggiunte a secondoa delle necessità. I processori matrix della serie MTX, gli expander input EXi8, gli expander output EXo8, gli amplificatori della serie XMV e i pannelli di controllo digitale DCP possono essere aggiunti secondo le dimensione dell’applicazione. L’editor MTX-MRX offre strumenti completi e intuitivi per il design di sistemi sonori dall’input all’output.

Un soppressore di feedback o FBS, è una funzione che evita spiacevoli feedback acustici che capitano quando il suono di un diffusore viene captato da un microfono e riamplificato.

MTX comprende due tipi di FBS, fisso e dinamico. Fisso è ideale per installazioni in cui i microfoni non si muovono e le frequenze problematiche rimangono fisse. Il FBS dinamico è più adatto in situazioni in cui i microfoni si muovono costantemente e può aggiornare continuamente le regolazioni per eliminare il feedback.

AGC (Auto Gain Controller) è una funzione che compensa automaticamente il guadagno in funzione del livello di input, mantenendo un livello d'uscita costante per un segnale in entrata con livello variabile. Può essere molto utile quando ci sono persone che parlano a volumi diversi o ci sono fonti di musica di sottofondo a livelli diversi e non ci sono fonici disponibili per fare regolazioni manuali. Il AGC livellerà il volume d'uscita rendendo più piacevole l'ascolto.

1) Quando nessuno sta parlando

Quando non sta parlando nessuno, il livello di input di tutti i microfoni viene attenuato, e il guadagno è distribuito uniformemente. A questo punto, piuttosto che spegnere ogni microfono, il guadagno viene distribuito tra tre microfoni, in modo che il guadagno totale rimanga costante.

2) Quando una persona sta parlando

Quando una persona parla, il guadagno del suo microfono sale immediatamente a 0 dB, e il guadagno degli altri due microfoni viene attenuato. Quando parla un'altra persona succede la stessa cosa.

3) Quando parlano più persone

Quando due persone parlano contemporaneamente il guadagno viene distribuito allo stesso modo tra i due microfoni attivi mantenendo costante il guadagno totale, mentre il guadagno degli altri microfoni viene attenuato.

Una Priority Ducker è una funzione usata per attenuare automaticamente il livello di output di una zona di una quantità specifica quando un segnale da una sorgente sonora separata supera la sua soglia. Per esempio, può essere usato per ridurre la musica di sottofondo quando viene fatto un annuncio di emergenza per migliorarne l'intelligibilità.

Un ANC o compensatore di rumore ambientale regolerà il guadagno per compensare livelli di rumore di fondo variabili. Un tipico esempio può essere una festa dove il rumore di ambiente diventa così alto che la musica o gli annunci non si sentono più. L' ANC aumenterà il volume del sistema per compensare.
