Queste unità DSP installabili in rete offrono ampie potenzialità di elaborazione del segnale e possono essere programmate mediante un'interfaccia grafica completa.
Scheda a 4 canali Acoustic Echo Canceller per Yamaha DME64N/24N/MTX5-D/MRX7-D
- 24bit resolution, 4-in/4-out adaptive echo canceller
- 4x Euroblock connectors
- HD sound quality
- 4ch feedback suppressor and noise reduction
- Additional 4ch AES/EBU I/O with sampling rate converter
- Easy operation with DME Designer and MTX Editor
Funzionalità
4-Channel Acoustic Echo Canceller Card for Yamaha DME64N/24N
The MY4-AEC card provides 4 channels of acoustic echo cancellation for remote conferencing using Yamaha’s DME24N and DME64N digital mixing engines. As well as the echo cancellation function, the MY4-AEC card also offers a noise reduction function which removes steady-state background noise such as air conditioning and projector fans etc. The card also has a feedback suppressor with 42 notch filters per channel to aid the suppression of feedback in PA systems. Any of the 8 internal mic/line inputs of the DME24N can be routed to the MY4-AEC. In the case of the DME64N, any of the MY card slots or CASCADE bus can route to the MY4-AEC. The AES/EBU inputs and outputs (with sample rate conversion) can route to either the MY4-AEC or be used independently in a DME design.
Eliminatore di eco adattabile 4 canali
Il MY4-AEC ha 4 canali di eliminatore di eco adattabile che può trovare automaticamente la regolazione adatta del AEC in funzione dell'ambiente e delle apparecchiature utilizzate. Può essere usato per teleconferenze e in grandi sale da conferenza. Grazie al suo lungo tempo di ritardo, il MY4-AEC può eliminare ritardi molto lunghi (max 400ms) e può fornire un suono limpido anche con locali molto grandi o in conferenze con grandi distanze. Si può collegare facilmente un DME/MTX5-D al sistema PA, ciò fa una notevole differenza nei locali molto grandi dove è necessaria un'amplificazione e sono coinvolti partecipanti distanti.
Qualità Sonora HD
Le teleconferenze stanno diventando sempre più diffuse e la qualità audio è migliore dei sistemi precedenti che usavano le linee telefoniche. Il MY4-AEC può supportare un'ampia gamma di frequenze (20-20kHz) garantendo un suono naturale delle conversazioni. La frequenza di campionamento del MY4-AEC è di 48kHz ma si può usare a 96kHz riducendo i canali da 4 a 2 (l'opzione a 96kHz è disponibile solo per DME64N/DME24N).
Soppressore di feedback e riduttore di rumore a 4 canali
In sale da conferenza grandi o in auditorium dove i microfoni sono collegati a un sistema di amplificazione, il soppressore di feedback a 4 canali MY4-AEC utilizza 42 filtri notch di banda per canale. Ogni canale ha anche parametri di ampiezza e profondità che possono essere regolati per ottenere il risultato migliore. Il MY4-AEC comprende anche una potente funzione di riduzione del rumore. Qualsiasi ventola continua e fastidiosa o rumore di aria condizionata può essere attenuato, massimizzando ulteriormente la prestazione del echo canceller.
4ch AES/EBU I/O addizionale con convertitore di frequenza di campionamento
Per semplificare l'uso con altri apparecchi digitali, la scheda MY4-AEC ha 4 canali I/O AES/EBU. Le porte I/O hanno dei convertitori di frequenza di campionamento per facilitare il collegamento di apparecchi con frequenze di campionamento differenti.
Operazioni semplici con DME Designer e MTX Editor
Con DME Designer per DME24N/DME64N e MTX Editor per MTX5-D è possibile ottimizzare le prestazioni di tutti i parametri del Acoustic Echo Canceller (nel caso del DME24N/DME64N, sono necessari DME Designer V4.0 e hardware compatibile). Per usarlo con MTX Editor, sono forniti file template per facilitare il setup. I file template sono compresi nel download del MTX Editor V1.2.

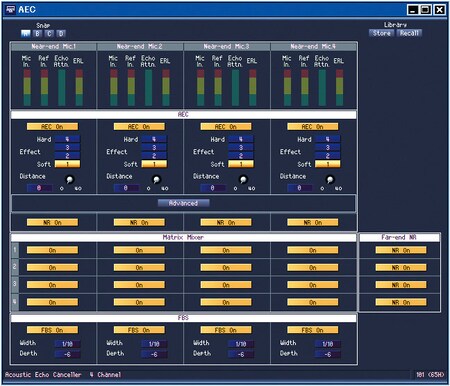

Componenti MY4-AEC per DME Designer e MTX Editor
Con DME designer e MTX Editor potete facilmente ottimizzare le prestazioni dei Acoustic Echo Canceller
AEC ( Acoustic Echo Canceller )
- Mixer a matrice
C. Soppressore di feedback
- Riduttore di rumore
Acoustic Echo Canceller
Il bilanciamento tra l'attenuazione del livello dell'eco e la qualità sonora può venire valutato e massimizzato facilmente durante l'installazione. La soppressione dell'eco è massimizzata regolando il parametro distanza per riflettere la distanza fisica tra il microfono e il diffusore.
Mixer a matrice
I sistemi multi microfono da conferenza sono facilmente incorporati utilizzando il mixer a matrice che permette 4 input per ogni canale di AEC.
Soppressore di feedback
Ci sono 42 filtri notch di banda con parametri di ampiezza e profondità regolabili per il migliore guadagno ottenibile prima del feedback a seconda dell'acustica del locale. Ogni banda analizzerà il punto di soppressione automaticamente.
Riduzione del rumore
Qualsiasi ventola continua e fastidiosa o rumore HVAC può essere attenuato dalla funzione di riduzione del rumore.
Sistemi
Example 1: Teleconferencing with a Remote Location
This is an example of a teleconferencing system set up to allow multiple participants to hold conference witha remote location.
Example 2: Teleconferencing with Two Remote Location from Two Meeting Rooms
Using one MY4-AEC card, multiple participants in two meeting rooms can teleconference with two separate remote locations
