Switch L3 standard e switch L2 intelligente con porta 10-Gigabit/Multi-Gigabit per soddisfare in modo flessibile le diverse esigenze di reti di grandi dimensioni.
Lineup

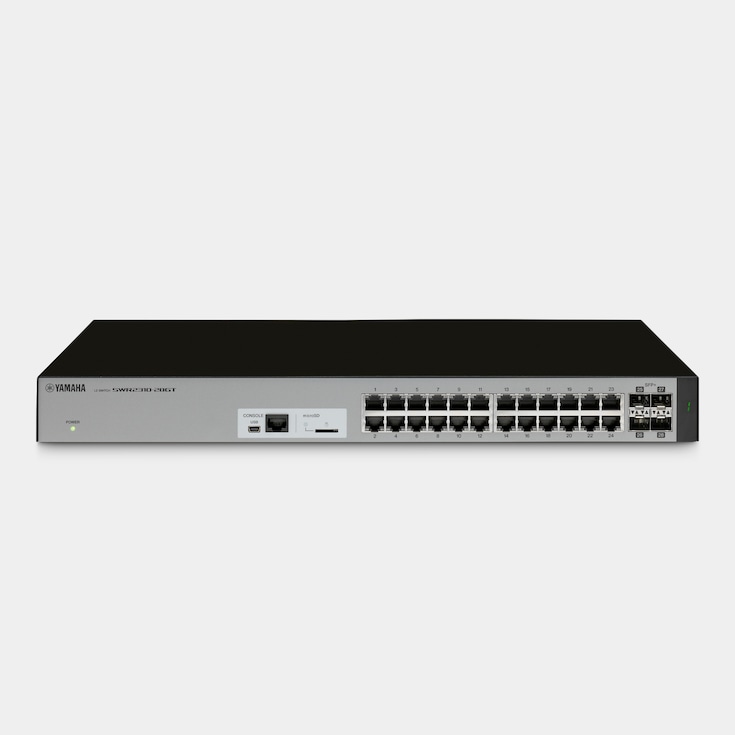

SWR2310-28GTL2 Switch
L2 intelligent RJ45 switch with 28 ports
- Available ports: 24 LAN ports and 4 SFP+ slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported

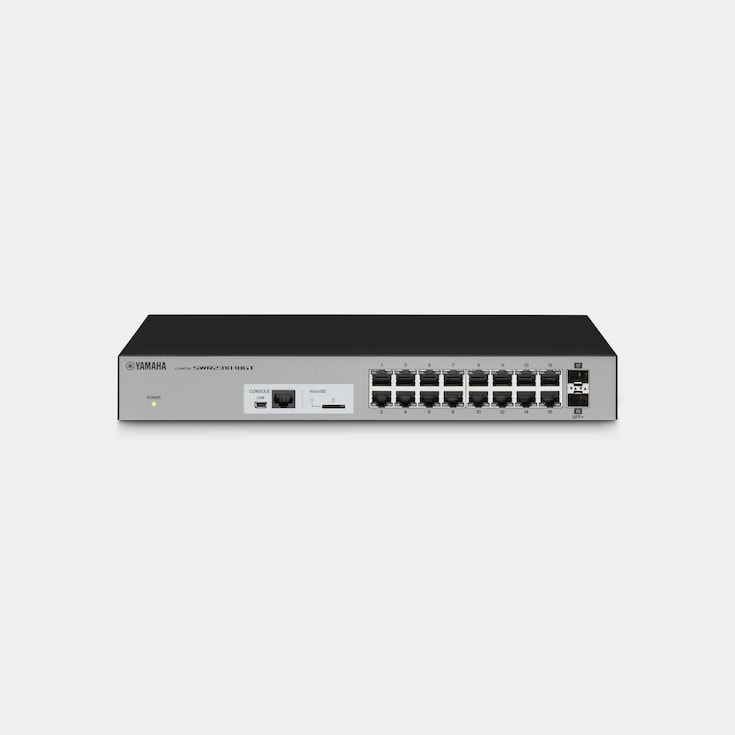

SWR2310-18GTL2 Switch
L2 intelligent RJ45 switch with 18 ports
- Available ports: 16 LAN ports and 2 SFP+ slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported
SWR2310-10GL2 Switch
L2 intelligent RJ45 switch with 10 ports
- Available ports: 8 LAN ports and 2 SFP slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported
Opzioni
SFP-SWRT-LRModulo SFP+
Modulo SFP+ per rete audio a 10 Gbps
- Distanza massima di trasmissione: 10 km*
- Cavi compatibili: Fibra ottica monomodale (9/125μm)
- Standard normativi: IEEE802.3ae, 10GBASE-LR
- Connettore: connettore LC a 2 poli
- Lunghezza d'onda ottica: 1.310 nm
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
- *Le prestazioni del prodotto potrebbero non essere conformi alle specifiche se la fibra ottica o il raccordo sono insufficienti.
SFP-SWRT-SRModulo SFP+
Modulo SFP+ per rete audio a 10 Gbps
- Distanza massima di trasmissione: OM1 (62,5/125μm): 33m, OM2 (50/125μm): 82m, OM3 (50/125μm): 300m, OM4 (50/125μm): 400m
- Cavi compatibili: Fibra ottica multimodale (50/125μm, 62,5/125μm)
- Standard normativi: IEEE802.3ae, 10GBASE-SR
- Connettore: connettore LC a 2 poli
- Lunghezza d'onda ottica: 850nm
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LX
Modulo SFP per switch serie SWR
- Distanza massima di trasmissione: 10 km*
- Cavi compatibili: Fibra ottica monomodale (9/125μm)
- Standard normativi: IEEE802.3z, 1000BASE-LX
- Connettore: connettore LC a 2 poli
- Lunghezza d'onda ottica: 1.310 nm
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *Le prestazioni del prodotto potrebbero non essere conformi alle specifiche se la fibra ottica o il raccordo sono insufficienti.
SFP-SWRG-SX
Modulo SFP per switch serie SWR
- Distanza massima di trasmissione: 550m (50/125μm) / 300m (62.5/125μm)*
- Cavi compatibili: Fibra ottica multimodale (50/125μm, 62,5/125μm)
- Standard normativi: IEEE802.3z, 1000BASE-SX
- Connettore: connettore LC a 2 poli
- Lunghezza d'onda ottica: 850nm
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *Le prestazioni del prodotto potrebbero non essere conformi alle specifiche se la fibra ottica o il raccordo sono insufficienti.
DAC-SWRT-3M
Cavo diretto per rete audio da 10 Gbps
- Cavo Twinax 30AWG, passivo
- Lunghezza del cavo: 3 m
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Cavo diretto per rete audio da 10 Gbps
- Cavo Twinax 30AWG, passivo
- Lunghezza del cavo: 1 m
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
RK-SWR
Accessorio per il montaggio a rack degli interruttori della serie SWR
- Dimensioni: L 482,6 mm x P 300 mm x H 44 mm
- Peso: 1,7kg
- Disponibile per SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

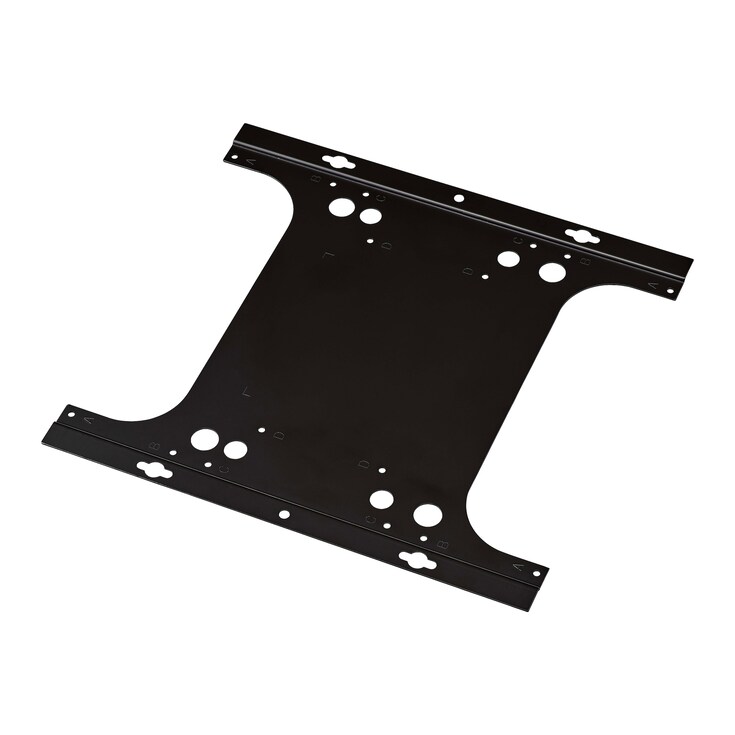

WK-SWR
Accessorio per il montaggio a parete degli interruttori della serie SWR
- Dimensioni: L 249 mm x P 3,3 mm x H 270 mm
- Peso: 0,37kg
- Disponibile per SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
- Gli interruttori possono essere montati a parete o a soffitto con un'altezza massima di 2 m*
- *Non installare le porte LAN rivolte verso l'alto.
Funzionalità
Funzionamento intelligente e sicuro del sistema Dante per grandi impianti
La linea di switch Yamaha SWR, caratterizzata da switch L2 ad alte prestazioni per installazioni fisse, è stata ampliata per fornire una gamma più vasta di modelli per un' estesa serie di applicazioni. Oltre alla funzionalità VLAN, i nuovi SWR2310-28GT e SWR2310-18GT offrono un elevato numero di porte e caratteristiche, come le porte uplink 10G per la trasmissione a lunga distanza di dati multicanale a 96 kHz, che li rendono la scelta ideale per un funzionamento sicuro e stabile in sistemi su larga scala. Come per gli altri switch SWR/SWP, il software Yamaha LAN Monitor fornisce un chiaro monitoraggio visivo dello stato del sistema che facilita la configurazione del sistema Dante.

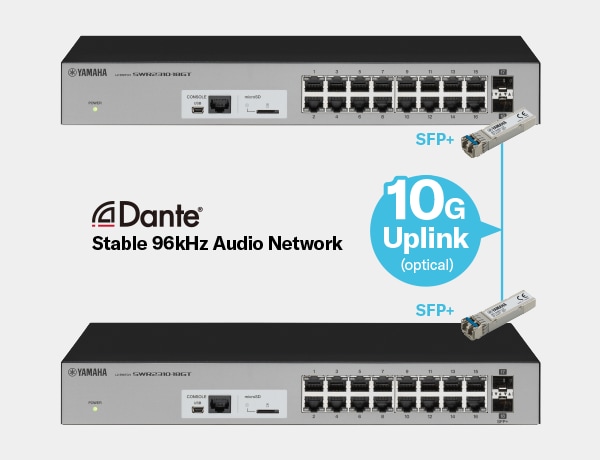

10Gbps Supported Multi-port Models for Solid Backbone Performance
With high port counts and 10G uplink ports that can be used to transfer multichannel 96 kHz data over extended distances, the SWR2310-28GT and SWR2310-18GT switches have been designed to support safe, stable network operation in system backbone applications. Optional SFP-SWRT-SR and SFP-SWRT-LR small form-factor pluggable modules allow reliable long-distance communication of multiple channels of 96 kHz audio data, up to a maximum of 10 kilometers with the SFP-SWRT-LR, significantly enhancing performance, dependability, and flexibility for commercial installations, theaters, stadiums, and other large-scale installations.
One-click Dante Optimization
IGMP and QoS settings for SWR series switches can be automatically optimized for Dante network operation by simply clicking the “Dante optimization” button in the web-based GUI. These network settings are not critical in simple systems, but proper configuration is essential to ensure maximum stability in larger Dante networks.

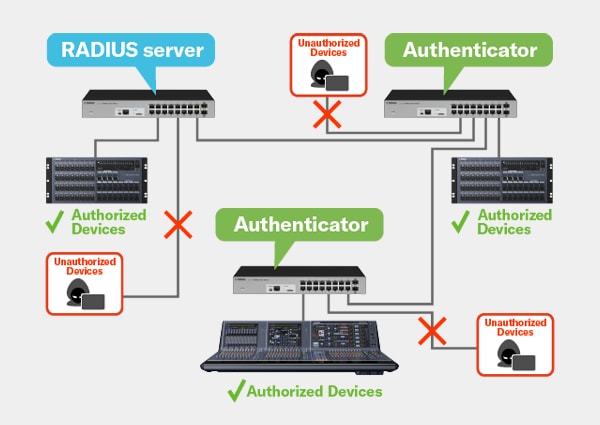

Intelligent Security Management
Augmenting the VLAN functionality included in the SWR2310 series is built-in RADIUS server function. By setting up one switch as a RADIUS server and linking other switches to it, unauthorized network access can be effectively blocked for enhanced security, even in complex large-scale installations. Device authentication can be set up quickly and easily via a web-based GUI.
Visibilità della rete e gestione intelligente (Yamaha LAN Monitor)
Una gestione efficace della rete Dante si basa su una serie di parametri come il traffico di rete, lo stato degli switch e le informazioni sui singoli dispositivi Dante. L'applicazione dedicata Yamaha LAN Monitor offre una visione completa a schermo unico di tutti i parametri necessari, se utilizzata con gli switch della serie SWP/SWR. Questo tipo di panoramica grafica è definita "visibilità della rete". Può anche scattare un'istantanea dello stato normale della rete e impostare un allarme che la avverta se uno dei parametri cambia, in modo che i problemi possano essere identificati e risolti rapidamente e facilmente. L'applicazione Dante Controller può anche essere lanciata dal Monitor LAN Yamaha con un solo clic, fornendo una soluzione di rete Dante totale su un solo computer.
Options for Flexible System Design and Installation
A number of options are available for the SWR series, including rack-mount and wall-mount brackets that facilitate mounting in a variety of locations, and SFP modules that allow long-distance communication for flexible overall system setup and installation. The chart below lists the options that are available for each SWR switch model.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* Rack-mount brackets are included in SWR2310-18GT / SWR2310-28GT
-

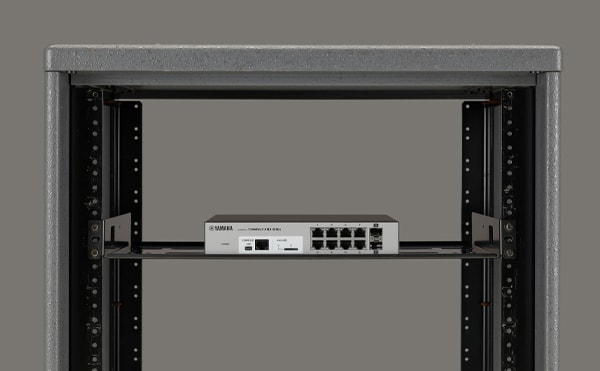

Rack-mount installation (SWR2310-10G + RK-SWR)
-

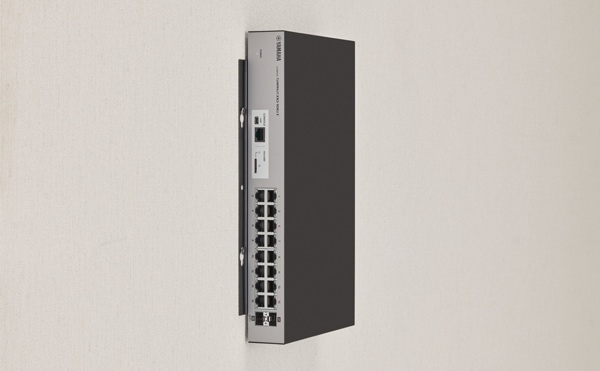

Wall-mount installation (SWR2310-18GT + WK-SWR)
* With WK-SWR the unit is mountable on the wall or ceiling with a height of 2m or less
* Do not install with the LAN ports facing upward or downward
Sistemi
System Example
- This sample system for a conference room includes a remote conferencing system, built around a digital signal processor, which allows conferences to be shared with remote locations.
- By networking from input to output, administrative operation performance improves, such as management from setting change to troubleshooting with one PC.
- This system has been designed to provide optimum sound for meetings and conferences, making use of the excellent projection provided by the VXL1-16P to ensure ample volume and clarity right to the back of the room.
- By setting up one switch as a RADIUS server and linking other switches, unauthorized network access can be effectively blocked for enhanced security.
