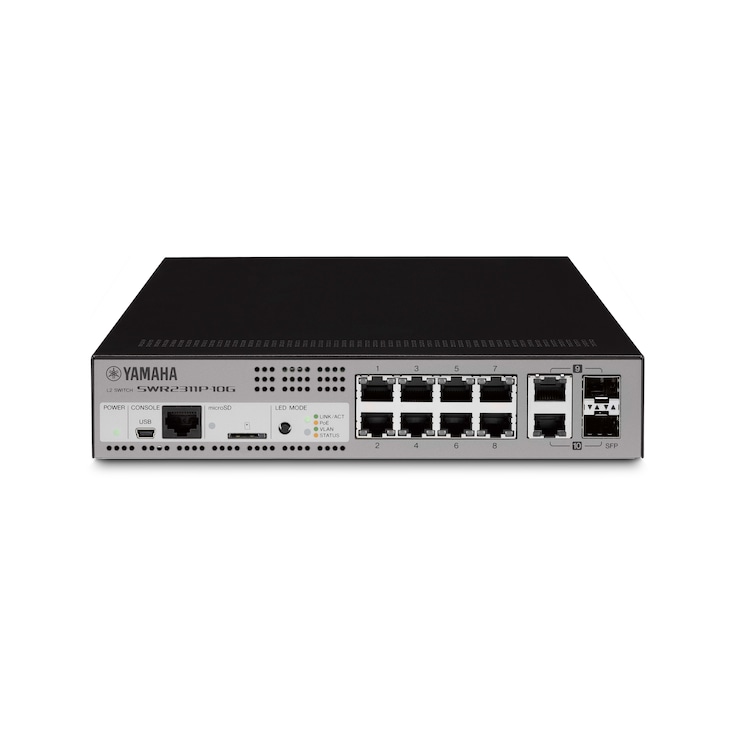

SWR2311P-10G

Lineup

SWR2311P-10GSwitch L2

Le impostazioni raccomandate per il funzionamento stabile di una rete Dante (come QoS, EEE e IGMP Snooping) possono essere eseguite facilmente

Porte LAN dotate di alimentazione PoE: 8(1-8)
Porte combinate LAN/SFP: 2(9, 10) (La porta LAN e lo slot SFP sono utilizzati esclusivamente)
L'alimentazione PoE è conforme a IEEE 802.3at e può fornire fino a 30W a tutte le porte PoE
Server RADIUS integrato per la gestione avanzata della sicurezza

Opzioni

SFP-SWRG-LX

Modulo SFP per switch serie SWR

Distanza massima di trasmissione: 10 km*
Cavi compatibili: Fibra ottica monomodale (9/125μm)
Standard normativi: IEEE802.3z, 1000BASE-LX
Connettore: connettore LC a 2 poli
Lunghezza d'onda ottica: 1.310 nm
Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*Le prestazioni del prodotto potrebbero non essere conformi alle specifiche se la fibra ottica o il raccordo sono insufficienti.

SFP-SWRG-SX

Modulo SFP per switch serie SWR

Distanza massima di trasmissione: 550m (50/125μm) / 300m (62.5/125μm)*
Cavi compatibili: Fibra ottica multimodale (50/125μm, 62,5/125μm)
Standard normativi: IEEE802.3z, 1000BASE-SX
Connettore: connettore LC a 2 poli
Lunghezza d'onda ottica: 850nm
Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*Le prestazioni del prodotto potrebbero non essere conformi alle specifiche se la fibra ottica o il raccordo sono insufficienti.

RK-SWR

Accessorio per il montaggio a rack degli interruttori della serie SWR

Dimensioni: L 482,6 mm x P 300 mm x H 44 mm
Peso: 1,7kg
Disponibile per SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

WK-SWR

Accessorio per il montaggio a parete degli interruttori della serie SWR

Dimensioni: L 249 mm x P 3,3 mm x H 270 mm
Peso: 0,37kg
Disponibile per SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
Gli interruttori possono essere montati a parete o a soffitto con un'altezza massima di 2 m*
*Non installare le porte LAN rivolte verso l'alto.

Funzionalità

Switch di rete L2 intelligente con PoE

Il SWR2311P-10G è uno switch L2 intelligente che può alimentare le apparecchiature PoE sulla rete. Yamaha ha integrato le sue competenze di rete e di audio professionale e le ha sintetizzate in uno switch L2 ottimizzato per reti audio Dante.

Switch intelligente L2 con funzione di ottimizzazione Dante e alimentazione PoE.

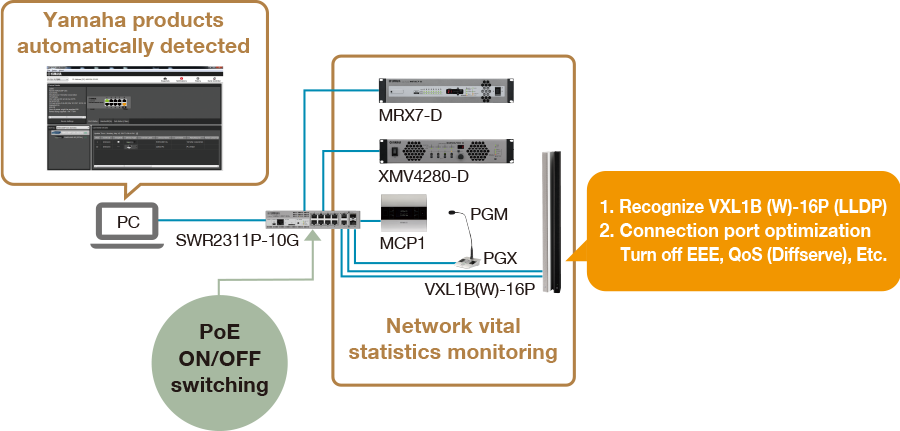

Il "SWR2311P-10G" è uno switch intelligente L2 che fornisce la funzionalità ideale per le reti audio digitali Dante sviluppate da Audinate Corporation e attualmente usate in tutto il mondo, permettendo la realizzazione di una rete stabile che semplifica le impostazioni, il monitoraggio, la gestione, e le operazioni. Quando collegate il VXL1-16P al SWR2311P-10G, le regolazioni ottimali per Dante sono fatte automaticamente via LLDP che è un protocollo per trasmettere dati di gestione del sistema tra macchine adiacenti. Le porte abilitate PoE possono fornire 30W al massimo per tutte le porte. Può alimentare le apparecchiature abilitate PoE come il controller da parete "MCP1" utilizzato per controllare il volume delle apparecchiature audio usate in una sala conferenze, o i punti di accesso wireless, e può anche fornire alimentazione ad apparecchiature che richiedono un'uscita PoE più alta come il VXL1B-16P o il VXL1W-16P.

Panoramica completa di rete

Usare il software dedicato "Yamaha LAN Monitor" permette la risoluzione veloce dei problemi; potete verificare lo stato dell'alimentazione PoE, accenderla, e usare funzioni istantanee per informarvi se c'è stato un errore controllando qualsiasi differenza dello stato della rete dal momento della installazione. Il GUI web fornisce una gamma completa di funzioni di monitoraggio, comprese le regolazioni di monitoraggio per le apparecchiature PoE, permettendovi di far ripartire l'apparecchio PoE se si verificasse un errore, o di informarvi via email di un problema.

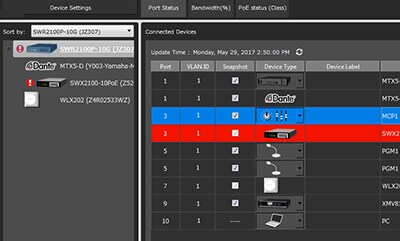

La funzione Snapshot rende semplice la risoluzione dei problemi

E’ possibile fare un’istantanea dello stato della rete ed utilizzarla quando è necessario eseguire il setup. Il software è dunque in grado di mantenere traccia delle impostazioni ed avvisare quando si verificano delle modifiche. Ad esempio è possibile realizzare uno snapshot della rete durante le prove e quindi essere avvisati prima che abbia inizio la performance se un cavo viene disconnesso, se un dispositivo si spegne o se viene eseguita una connessione sbagliata.

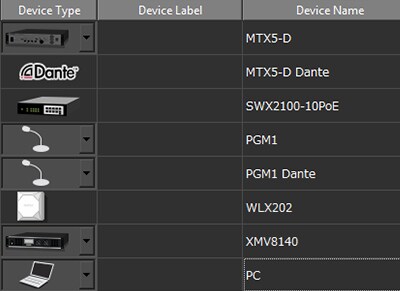

Device ID migliorato con icone, etichette e commenti

Identificare i dispositivi connessi ad uno switch semplicemente dal loro indirizzo IP o MAC può essere difficile e a rischio di errore. I dispositivi Dante collegati sono identificati da un’icona Dante così come dall’ID del dispositivo precedentemente impostato attraverso il software Dante Controller. E’ possibile inoltre inserire informazioni aggiuntive all’interno dei campi Label e Comment quali la posizione del dispositivo.

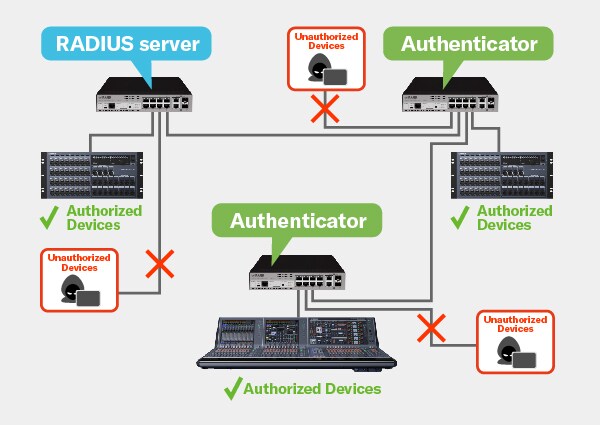

Intelligent Security Management

Augmenting the VLAN functionality included in the SWR2311P-10G is built-in RADIUS server function. By setting up one switch as a RADIUS server and linking other switches to it, unauthorized network access can be effectively blocked for enhanced security, even in complex large-scale installations. Device authentication can be set up quickly and easily via a web-based GUI.

SWR2311P-10G Technical Data

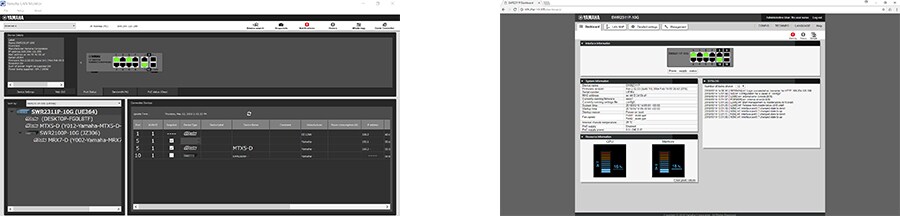

Visualizzazione della rete con "LAN map light"

Il SWR2311P-10G supporta la funzione di visualizzazione "LAN Map Light" di WebGUI*. Si può fare la regolazione degli switch su schermo, non con da tastiera. Utilizzando WebGUI, troviamo una serie di funzioni di monitoraggio aggiunte come le regolazioni degli apparecchi PoE, la riaccensione degli apparecchi PoE in caso di problemi, l'impostazione della mail per segnalare errori, etc. Con il protocollo di comunicazione proprietario Yamaha "L2MS", potete verificare gli indirizzi IP delle apparecchiature di rete Yamaha come le serie SWR2311P-10G, SWR2100P, e SWP1 e le apparecchiature di rete a loro connesse. Possono essere usate ampiamente, dalla progettazione del sistema alla manutenzione.

* Collegatevi al web GUI dal Yamaha LAN Monitor. Per favore, installate prima il Yamaha LAN Monitor.

Slot per schede microSD

Si può usare una scheda microSD per archiviare i dati interni, attivando e aggiornando il firmware.

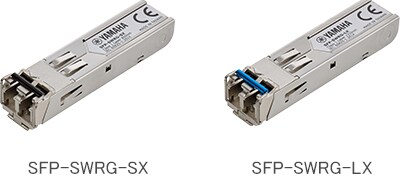

Collegamento con cavo ottico

In situazioni in cui le apparecchiature Dante debbano essere collegate a distanze superiori a 100 metri, potete usare i moduli SFP di comunicazione a lunga distanza "SFP-SWRG-SX" o "SFP-SWRG-LX" per assicurare una comunicazione affidabile con una perdita di segnale minima e una forte resistenza a disturbi elettromagnetici anche su distanze notevoli.

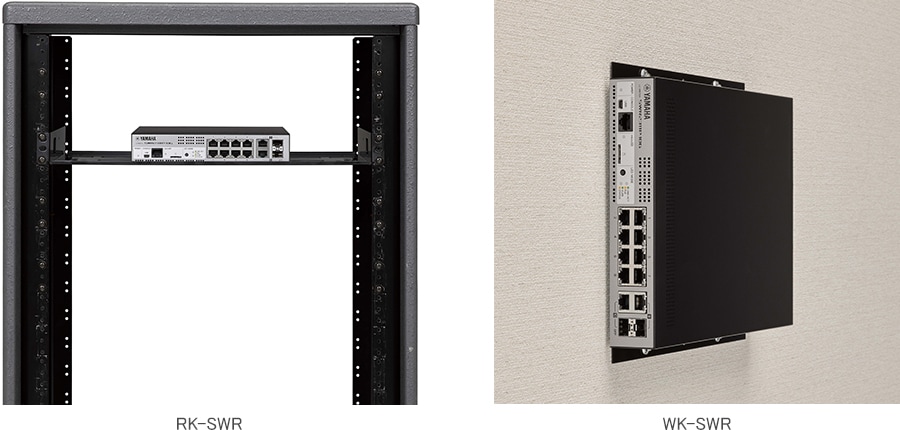

Gli accessori opzionali aumentano la flessibilità di installazione

L'accessorio per montaggio a rack venduto separatamente "RK-SWR" può essere utilizzato per installare l'unità in un rack da 19 pollici, e potete usare l'accessorio per montaggio a parete "WK-SWR" per montarla sulla parete (non installatela con le porte LAN rivolte in su o in giù) o su un soffitto con un'altezza di 2m o meno, ampliando le vostre scelte di installazione.

Sistemi

Esempi di sistema

- Questo sistema semplice per sale conferenza comprende un sistema di conferencing remoto, realizzato intorno a un processore di segnale digitale, che permette di condividere le conferenze con località remote.

- Lavorando in rete sulle entrate e le uscite, si migliorano le operazioni di gestione, dal cambiamento di impostazioni alla risoluzione di problemi col PC.

- Il sistema è stato progettato per offrire un suono ottimale in meeting e conferenze, avvantaggiandosi della eccellente proiezione sonora fornita dal VXL1-16P per assicurare un volume adeguato e limpidezza anche al retro della stanza.
