MRX7-DProcessore di segnali
Controllo semplice e flessibile per sistemi complessi
Caratteristiche
Gestione centralizzata di sistemi audio multipli da un singolo processore.
I requisiti di sistema audio per sale conferenze aziendali, strutture scolastiche, centri commerciali, e una varietà di altri ambienti stanno diventando sempre più grandi e complessi. L' MRX7-D offre un'eccezionale efficienza di controllo e flessibilità per un ampio spettro di impianti audio.
Grazie alla sua architettura progettuale completamente configurabile, l’MRX7-D consente all’audio engineer di creare soluzioni uniche per il cliente, integrando numerosi componenti di elaborazione e sfruttando al massimo il DSP disponibile. La connettività Dante integrata permette inoltre ai sistemi audio di collegarsi facilmente a molti altri dispositivi compatibili con Dante presenti sul mercato, inclusa l’ampia gamma di mixer digitali Yamaha.
Flessibile & espandibile
MRX7-D sfrutta appieno la tecnologia di rete Dante adottata a livello globale. Dante è una vera rete digitale che aumenta la flessibilità e l’espandibilità di un sistema audio, contribuendo a ridurre i costi. Può gestire e distribuire un elevato numero di canali audio su lunghe distanze verso numerosi dispositivi in rete contemporaneamente. Con la vasta disponibilità di dispositivi abilitati per Dante, come microfoni, processori, mixer digitali e amplificatori, rappresenta la scelta ideale per progetti di sistemi di medie e grandi dimensioni.
Una interfaccia grafica intuitiva per la progettazione di sistemi audio.
Sono disponibili due applicazioni software di progettazione per l’uso con la serie MTX/MRX.
ProVisionaire Design
ProVisionaire Design è un’applicazione software completa per Windows che consente una progettazione audio intuitiva con i prodotti Yamaha compatibili. È ideale per progettare sistemi che utilizzano prodotti Yamaha come le serie MTX/MRX, la serie XMV, le interfacce Rio/Tio e le soluzioni ADECIA. ProVisionaire Design può essere combinato con l’applicazione per computer ProVisionaire Control, consentendo un controllo integrato di tutti gli aspetti di un progetto, dalla progettazione e configurazione del sistema all’operatività e alla gestione quotidiana.
Editor MTX-MRX
MTX-MRX Editor è un’applicazione software che può essere utilizzata per realizzare sistemi audio con le serie MTX/MRX o la serie XMV. Consente di controllare i sistemi audio in base agli ambienti e alle applicazioni di più aree diverse, inclusa la distribuzione di musica e audio vocale adattati alle esigenze specifiche di ciascuna area, nonché la riproduzione musicale e gli annunci automatizzati attivati da timer.
Yamaha fornisce un 'ampia gamma di opzioni di controllo remoto
Dal punto di vista del cliente, la possibilità di controllare facilmente il proprio sistema audio è fondamentale, indipendentemente dalla sua complessità. Per questo Yamaha offre un’ampia gamma di opzioni di controllo remoto. Queste includono pannelli a parete DCP semplici, con equivalenti wireless che possono essere utilizzati da smartphone o tablet iOS o Android. A questo si aggiungono il più sofisticato controller programmabile da parete MCP1, il microfono per diffusione avanzata PGM1 e le app completamente personalizzabili ProVisionaire Touch e ProVisionaire Control, rispettivamente per tablet iOS e dispositivi Windows.
-
Panoramica
La serie MTX/MRX è progettata principalmente per installazioni commerciali multi-zona ed è dotata di funzioni di elaborazione flessibili essenziali per una vasta gamma di applicazioni. Questa è un’introduzione ai processori DSP MTX e MRX di Yamaha.
-
Panoramica: I/O
Uno sguardo più da vicino agli input e output dei processori del MTX e del MRX e una panoramica del processing realizzabile con ciascuno.
Molte funzioni per una unità
I/O capace e possibilità di espansione
Tutta l’attività di regolazione dei livelli di microfono, lettori Blu-ray e altri input, processamento di segnali audio con EQ interni e altri effetti, e la distribuzione di questi segnali agli amplificatori o a controller esterni può essere gestita con un singolo dispositivo.
-
Panoramica: I/O
Uno sguardo più da vicino agli input e output dei processori del MTX e del MRX e una panoramica del processing realizzabile con ciascuno.

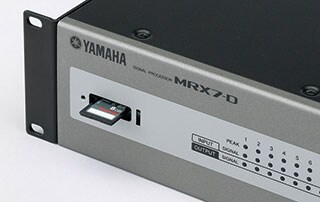

Slot per scheda di memoria SD per la riproduzione
Lo slot per schede SD consente la riproduzione diretta di file audio in formato MP3 o WAV. I file possono essere utilizzati come sorgente musicale accessibile in remoto oppure come annunci o messaggi preregistrati, trasmessi secondo la funzione di programmazione integrata. Infine, la scheda SD può anche memorizzare i suoni di chime attivati da una stazione di paging PGM1.
Ampie possibilità di espansione offerte dagli slot per schede Mini-YGDAI
È possibile ampliare gli ingressi/uscite integrati dell’MRX7-D utilizzando gli expander di ingresso/uscita EXi8 ed EXo8. Questi moduli, con otto ingressi mic/line o otto uscite analogiche, trasmettono da e verso l’MRX7-D tramite il formato YDIF di Yamaha su distanze fino a 30 m.
MRX7-D è dotato di uno slot per scheda Mini-YGDAI compatibile con schede che supportano diversi formati audio, ed espande i canali fino a 16 I/O.
Rete digitale per MRX7-D
L’utilizzo di due tipi di rete nell’MRX7-D può ridurre significativamente i costi e i tempi di installazione. La combinazione di YDIF per connessioni di sistema più brevi e DANTE per installazioni più estese può migliorare notevolmente la flessibilità di progettazione.
Dante per MRX7-D
L’MRX7-D è dotato di doppie porte Dante che consentono di gestire 64 canali di ingressi e uscite @44.1kHz/48kHz su una rete ridondante. È possibile realizzare sistemi di rete Dante sia semplici sia più estesi e sofisticati utilizzando l’MRX7-D e gli amplificatori XMV-D abilitati per Dante.
Il protocollo audio di rete Dante di Audinate è stato adottato non solo nei processori e negli amplificatori di potenza, ma anche in molti altri tipi di apparecchiature audio digitali, come le console di mixaggio digitali Yamaha. A partire dalla versione 3.2, supporta il controllo HA dei rack I/O della serie “Rio” e “Tio 1608-D”. Questo lo rende la spina dorsale ideale per sistemi audio di rete più estesi, in particolare perché le connessioni non sono limitate a un massimo di 30 m come con YDIF, ma possono trasmettere audio fino a 100 m tramite cavo CAT5e.
La rete digitale Dante gestisce tutti i dati audio e di controllo, semplificando le modifiche e l’espansione del sistema. Tramite un singolo cavo CAT5e è possibile aggiungere nuovi dispositivi alla rete e configurarli rapidamente con MTX-MRX Editor. La rete Dante offre una flessibilità superiore al sistema, oltre a un’ampia capacità per future espansioni.
Supporto per Dante Domain Manager, AES67 e Dante Device Lock
Supporta lo standard di interconnettività della rete audio “Dante Domain Manager” (aggiornamento alla versione 3.31). Il “Dante Domain Manager” di Audinate Corporation è ora supportato. Il “Dante Domain Manager” di Audinate Corporation è un software di amministrazione di rete che fornisce autenticazione utente e impostazioni di sicurezza basate sui ruoli. Ora è possibile realizzare un sistema audio sicuro e scalabile basato sull’infrastruttura Dante.
Il processore di segnale MRX7-D supporta ora lo standard di interconnessione della rete audio AES67. Questo consente la connessione via AES67 a reti audio come Ravenna, Q-LAN o Livewire, aumentando l’espandibilità del sistema.
È supportata anche la funzione Dante Device Lock, che impedisce a terze parti di modificare le impostazioni Dante. Questo aumenta la sicurezza del sistema in ambienti come i palazzetti da concerto, dove è previsto un operatore esterno per gestire il sistema o portare attrezzature.
YDIF
MRX7-D supporta il formato di trasmissione digitale YDIF, una tecnologia proprietaria Yamaha che permette la trasmissione di 16 canali audio e del word clock tramite un normale cavo Ethernet CAT5. YDIF può essere utilizzato per concatenare più unità delle serie MRX/MTX o per inviare il segnale audio agli amplificatori della serie XMV, con cablaggio molto semplice fino a 30 metri.
Paging system intelligente e flessibile per grandi spazi commerciali
La stazione di paging PGM1 e l’expander di paging PGX1 sono progettati per funzionare specificamente con MRX7-D o MTX5-D. Funzionano tramite PoE e si connettono alla rete tramite Dante. Ogni PGM1 può essere espanso con fino a due unità PGX1, e fino a 4 unità PGM1 possono essere collegate a un singolo sistema.
-
PGM1, PGX1
Le stazioni di paging PGM1/PGX1 di Yamaha possono essere utilizzate con MTX5-D o MRX7-D. Possono essere collegate tramite rete Dante e alimentate tramite Power Ethernet o PoE. Questo video illustra come configurare la stazione di paging nel sistema.
Flessibilità e semplicità delle operazioni
Nel momento in cui le dimensioni e le necessità di controllo di un sistema audio aumentano, anche la complessità globale cresce di conseguenza. Con MRX7-D e il software Editor MTX-MRX dedicato, i dispositivi input e output possono essere rapidamente impostati attraverso un software wizard e le componenti del processing interno di MRX7-D possono essere combinate come necessario. Una semplice applicazione software offre tutto ciò che serve per un design e una gestione completi del sistema.
Software dedicato per un design totale del sistema audio

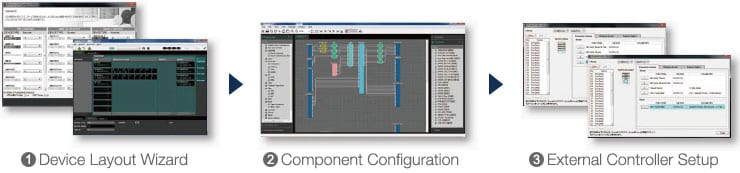

Il software MTX-MRX Editor facilita la progettazione del sistema audio con un flusso di lavoro che simula la procedura di installazione standard. Un procedura guidata intuitiva consente di iniziare disponendo i dispositivi da utilizzare nel layout desiderato, quindi è possibile aggiungere i componenti di elaborazione dove necessario. L’MTX-MRX Editor fornisce strumenti completi e intuitivi per progettare sistemi audio dall’ingresso all’uscita.
-
3) Procedura guidata di preparazione delle apparecchiature
Oltre al MRX7-D, il wizard permette di aggiungere e preparare secondo le proprie esigenze i processori della serie MTX, gli amplificatori della serie XMV, i pannelli di controllo DCP, e gli expander input e output EXi8/EXo8.
-
2) Configurazione dei componenti
L’MRX7-D offre una vasta gamma di componenti di elaborazione integrati: fader, interruttori ON/OFF, selettori di sorgente matrice, GEQ, mixaggio automatico Dugan, Speech Privacy, Echo Canceller e altro ancora. Basta selezionare i componenti necessari e disporli tramite un’interfaccia grafica.
-
3) Setup del controller esterno
I parametri che saranno disponibili per l’utente finale possono essere specificati attraverso l’editor MTX-MRX. Una gamma di controller esterni possono essere impostati per adattarsi idealmente ai requisiti di ogni installazione.
Fornisce le funzioni per tenere conferenze efficacemente ed efficientemente.
Automixer Dugan: impedisce i feedback e la captazione indesiderata su più microfoni
I feedback e la captazione di rumori indesiderati possono essere difficili da controllare durante riunioni aziendali e dibattiti in cui vengono utilizzati più microfoni, spesso causando una qualità sonora compromessa e scarsa intelligibilità. L’automixer Dugan aumenta automaticamente il guadagno dei microfoni in uso riducendo quello dei microfoni non utilizzati. Inoltre, monitora il rapporto tra ingressi individuali e il livello di ingresso complessivo per garantire un guadagno del mixer idealmente costante. In ogni momento si mantengono un margine di feedback sicuro e un rapporto ottimale segnale/rumore.
-
Dugan Automixer 1
Quando nessuno parla, il livello in input dei microfoni è basso e il gain è uguale. Invece di essere escluso, il gain viene distribuito in modo uniforme tra tutti i microfoni.
-
Dugan Automixer 2
Quando una persona sta parlando, il gain del microfono di questa persona viene istantaneamente aumentato a 0dB mentre il gain dei rimanenti microfoni viene ridotto. Lo stesso accade quando ogni persona prende la parola.
-
Dugan Automixer 3
Se due persone parlano contemporaneamente, la distribuzione del guadagno tra i microfoni attivi viene regolata per ottenere un guadagno globale costante, mentre il guadagno dei rimanenti microfoni viene ridotto.

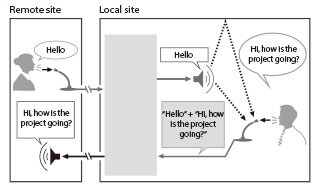

Acoustic Echo Canceller: elimina l’eco di conversazioni remote per ottenere la massima intellegibilità
Nelle situazioni di videoconferenza da remoto, la voce proveniente dalla sede remota e riprodotta dagli altoparlanti locali può essere captata dai microfoni locali e rimandata alla sede remota insieme alla voce presente in sala. Questo tipo di eco può compromettere in modo significativo l’intelligibilità dell’audio percepito dalla sede remota. L’Acoustic Echo Canceller sopprime efficacemente questo eco indesiderato, massimizzando chiarezza e intelligibilità. Il segnale ricevuto dal microfono viene confrontato con quello riprodotto dall’altoparlante e analizzato: un filtro adattivo sottrae l’uscita dell’altoparlante dall’ingresso del microfono, evitando che il suono venga rimandato come eco. Si precisa che questa funzione non è progettata per eliminare le riflessioni acustiche o la riverberazione proprie dell’ambiente.
° Il Acoustic Echo Canceller: è disponibile nella versione 2.1 e successive.
Speech Privacy System: Mantenere confidenziali le informazioni all’interno delle sale conferenze
La necessità di tutelare la privacy nelle sale conferenze e nelle aree meeting, in particolare in ambito finanziario o medico, è una preoccupazione sempre più rilevante. Lo Speech Privacy System utilizza una tecnologia originale di mascheramento sonoro per prevenire la diffusione di informazioni riservate. Anziché coprire la conversazione con rumore ad alto volume, un “tono di mascheramento informativo”, sintetizzato a partire da elementi del parlato umano tramite un processo proprietario, camuffa efficacemente i contenuti vocali. Questo approccio consente di proteggere le informazioni utilizzando livelli di mascheramento relativamente bassi, contribuendo a mantenere il comfort dell’ambiente di conferenza. Il suono, derivato dal parlato umano, rende la conversazione non intelligibile per eventuali intercettazioni, senza però silenziare il suono della conversazione stessa.
Controllo
Controllo di dispositivi esterni, inclusi quelli di altre aziende
Con la funzione “External Events”, è possibile inviare comandi UDP o TCP dai processori Yamaha MTX3, MTX5-D e MRX7-D. Questa funzione permette di controllare dispositivi esterni, inclusi quelli di altre aziende, tramite GPI, DCP, MCP1, DCP Wireless e Preset Recall. Ad esempio, è possibile accendere il proiettore, chiudere le tende e spegnere le luci utilizzando i dispositivi di controllo.
Design flessibile e vari pannelli di controllo su misura
Yamaha offre un’ampia gamma di soluzioni di controllo remoto versatili, adatte ai diversi tipi di installazione e alle specifiche esigenze dei clienti. Le opzioni spaziano da semplici pannelli a parete a sistemi di controllo basati su software completamente personalizzabili, compatibili con piattaforme iOS e Windows.
Un approccio semplice e intuitivo per progettare controller flessibili
La serie ProVisionaire offre un modo semplice e intuitivo per creare controller personalizzati, configurati in modo ideale in base all’installazione di destinazione. Sono disponibili più pagine di progettazione, così da poter predisporre pannelli di controllo diversi per differenti zone audio e/o utenti, con preset e impostazioni dei parametri ottimizzati per ciascuno.
Non sono richieste competenze di programmazione speciali. Un’interfaccia intuitiva rende facile creare fader per il controllo del volume e interruttori per la selezione della sorgente.
ProVisionaire Control
Trascinando e rilasciando widget come fader e switch su una schermata, è possibile creare un pannello di controllo personalizzato ideale, dedicato alle applicazioni e alle funzioni richieste da un progetto di installazione. Non sono necessarie conoscenze o esperienza di programmazione. ProVisionaire Control può controllare un’ampia gamma di apparecchiature PA Yamaha e il NEXO Powered TD Controller NXAMPmk2. Offre inoltre compatibilità con gli switcher video IDK per un controllo completo e pratico dei sistemi audio e video. Inoltre, ProVisionaire Control integra una funzionalità di monitoraggio unificata per le apparecchiature audio professionali Yamaha, consentendo una gestione approfondita tramite reti audio. ProVisionaire Control si configura come una piattaforma unificata che offre eccellente praticità e affidabilità per un’ampia gamma di applicazioni.
Procedura base di ProVisionaire Control: organizzazione delle operazioni
-
Passo 1: Progettazione del controller
Create un layout con dispositivi che replicano le funzioni di fader e switch, e assegnateli alle apparecchiature di controllo necessarie.
-
Passo 2: Controllo e consegna
Usando la funzione controller del ProVisionaire Control, usatelo come un vero controller per controllare lo stato e la fruibilità del sistema.
-
Passo 3: Funzionamento
Una volta che il sistema è online, tutti i dispositivi compatibili possono essere controllati. Il tablet può essere montato a parete o su un’altra superficie fissa, oppure utilizzato come dispositivo portatile per garantire la massima libertà e praticità nel controllo remoto.

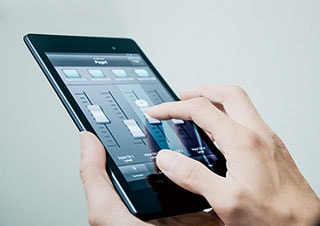

ProVisionaire Touch
Questa pratica app per iPad consente il controllo del sistema MTX/MRX tramite rete Wi-Fi. Vari widget di controllo possono essere disposti come necessario per creare layout personalizzati di pannelli di controllo, ottimizzati per i singoli sistemi.
* ProVisionaire Touch può essere scaricato gratuitamente dall’App Store di Apple. (Apple e iPad sono marchi registrati di Apple Inc., negli USA e in altri Paesi. App Store è un marchio di servizio di Apple Inc.).
Controllo versatile su un'ampia gamma di contenuti audio e video.
Un singolo iPad può essere utilizzato per controllare un’ampia gamma di sorgenti musicali: lettori CD, unità di archiviazione NAS, dispositivi mobili, radio Internet e persino pianoforti. Inoltre, è possibile controllare lettori Blu-ray Yamaha e ricevitori AV Yamaha. Passando da video a sorgenti musicali in base agli eventi in ristoranti o sale banchetti e gestendo in modo centralizzato la regolazione del volume dei microfoni e la commutazione video nelle sale conferenze, è possibile realizzare un sistema di gestione fluido utilizzando un unico iPad.
Ampio supporto per controller esterni
MRX7-D è compatibile con un’ampia gamma di controller esterni che consentono di eseguire facilmente le regolazioni del volume e altri controlli complessi.
Pannello di controllo digitale - Serie DCP
I controller DCP forniscono un controllo esterno flessibile di diverse funzioni come il richiamo dei preset, i livelli e la riproduzione da scheda SD. La serie comprende tre modelli diversi con varie configurazioni di interruttori e manopole di volume. I controller DCP si collegano alla serie MTX/MRX tramite collegamenti a margherita fino a otto pannelli di controllo. Tutti e tre i modelli sono disponibili nelle dimensioni standard US o EU, costruiti per soddisfare le specifiche della maggior parte delle regioni del mondo.
-
Pannello di controllo digitale - Serie DCP
Il Digital Control Panel (DCP) è una soluzione semplice per controllare tutta la programmazione sofisticata del processore MTX/MRX. Approfondiamo le sue caratteristiche e scopriamo come configurare i DCP con MTX-MRX Editor.
Hub di controllo digitale - DCH8
Il DCH8 divide la linea di controllo di dispositivi host come la serie MTX/MRX di Yamaha in un massimo di 8 linee. Consente una struttura di sistema flessibile, con una combinazione di connessioni a stella e a margherita come ripetitore tra il dispositivo host e i pannelli di controllo.
Distanza di collegamento serie DCP / DCH8
È possibile collegare fino a otto unità di controller DCP tramite connessioni a catena (daisy chain) fino a 200 m. La distanza di collegamento può essere estesa riducendo il numero di unità DCP installate. Quando si utilizzano 2 o 3 controller DCP in uno spazio commerciale ampio, una semplice connessione a catena è sufficiente. Se invece si utilizzano più di 4 controller DCP in un’area commerciale ampia e su più piani, una topologia flessibile che combina connessioni a catena e a stella permette di estendere la lunghezza totale del cavo, combinando una serie DCP con DCH8.
-
Hub di controllo digitale - DCH8
Il DCH8 amplia la flessibilità delle configurazioni DCP. Approfondiamo il dispositivo e scopriamo come collegare i DCP con DCH8.
DCP Wireless
L’app DCP Wireless per dispositivi iPhone o Android consente di controllare da remoto la serie MTX/MRX. Poiché il DCP Wireless offre le stesse funzioni della serie DCP, è possibile gestire la serie MTX/MRX tramite il proprio dispositivo smart in qualsiasi punto di ristoranti, sale banchetti e simili.
* Il DCP Wireless può essere scaricato gratuitamente dall’App Store di Apple e da Google Play. (Apple, iPhone e iPod sono marchi registrati di Apple Inc. negli USA e in altri Paesi. App Store è un marchio di servizio di Apple Inc. Android e Google Play sono marchi di Google Inc.)
-
DCP Wireless
Il DCP Wireless amplia la flessibilità grazie all’uso di dispositivi smart. Offre le stesse funzioni del DCP senza necessità di cablaggio. Questo video spiega come configurare il DCP Wireless.
Pannello di controllo da parete MCP1
Il Yamaha MCP1 è un pannello di controllo a parete avanzato per gestire i sistemi MTX e MRX. Il suo display a matrice di punti e il supporto per caratteri universali facilitano l’etichettatura dinamica in molte lingue, tra cui giapponese, cinese e arabo. Fino a 36 parametri possono essere assegnati alla pagina Home principale o a una delle sei sottopagine. Ognuna di queste pagine può essere protetta da accessi non autorizzati tramite un codice PIN programmabile. Fino a 16 unità MCP1 possono essere aggiunte a un sistema MTX/MRX.
-
Controller da parete MCP1
Yamaha MCP1 è un controller a parete avanzato per gestire un sistema MTX o MRX. Consente all’utente di controllare il sistema da remoto con più funzioni rispetto a un DCP e con un livello di sicurezza superiore. Questo video illustra come configurare l’MCP1 nel sistema.
AMX / CRESTRON
MRX7-D è dotato di connettori RS232C e Ethernet che facilitano la connessione ad una serie di controller esterni quali i modelli prodotti da AMX e CRESTRON.
Sistemi

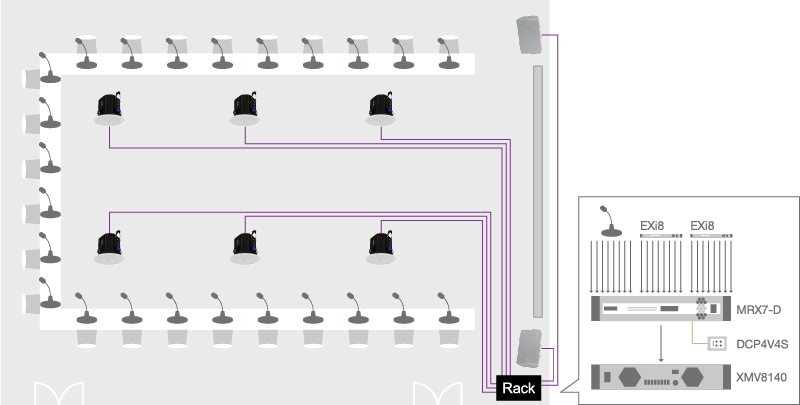

Sistema 1: sala conferenze con Dugan Automixer
In una sala riunioni o in un centro congressi in cui vengono utilizzati più microfoni, la funzione di mixaggio automatico Dugan dell’MRX7-D gestisce il livello di ciascun microfono, garantendo una maggiore chiarezza del suono e riducendo il rischio di feedback indesiderati. Allo stesso tempo, in combinazione con altre funzioni, l’MRX7-D contribuisce a creare un ambiente sonoro confortevole.

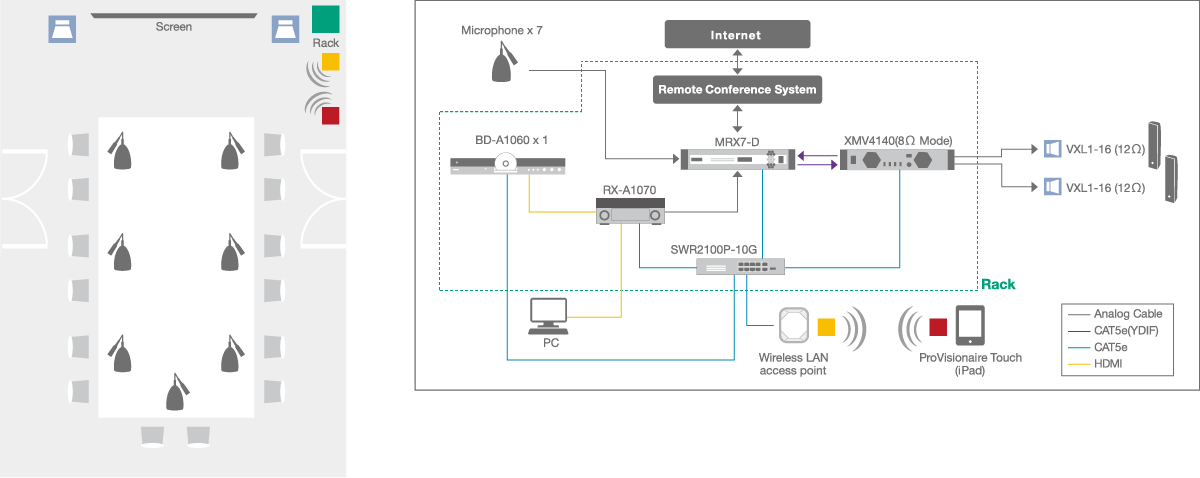

Sistema 2: sala del consiglio con sistema di conferenza remota
Sfruttando la funzione AEC dell’MRX7-D, più partecipanti in sale riunioni separate possono prendere parte a una teleconferenza da remoto. Il sistema di amplificazione della sala può essere controllato tramite iPad con ProVisionaire Touch.

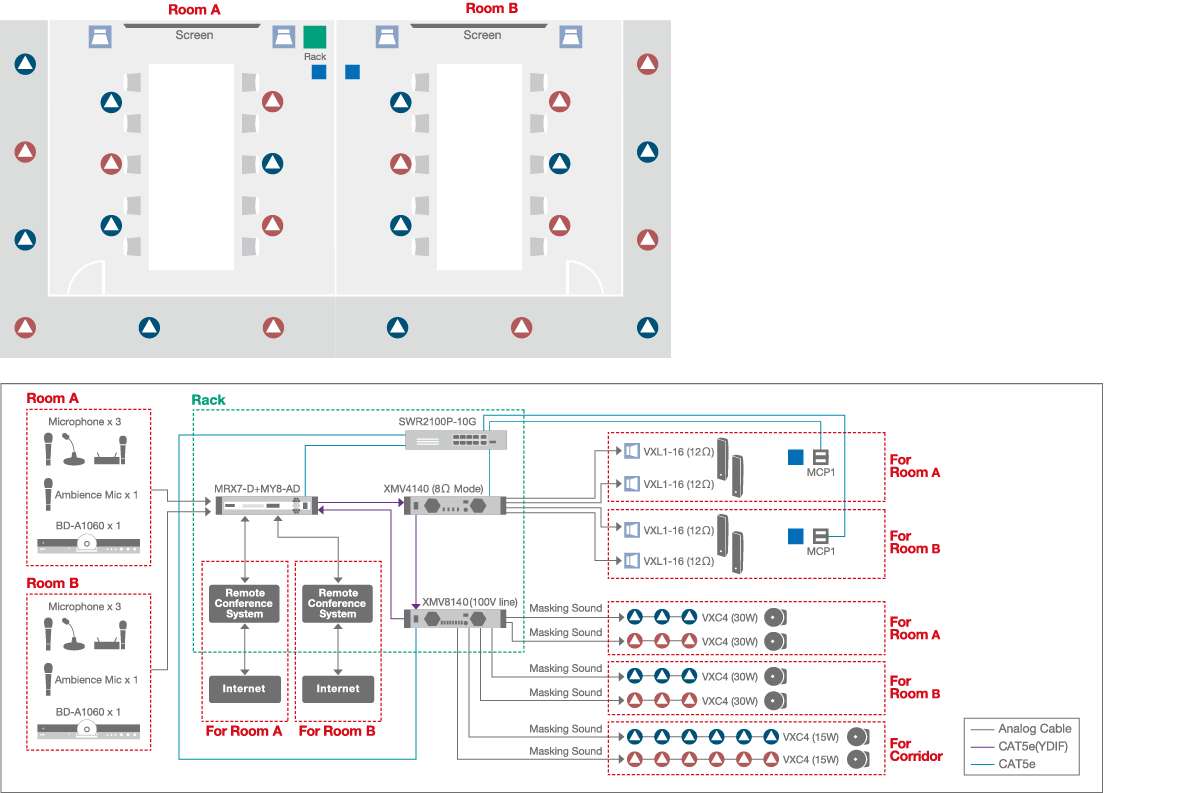

Sistemi 3: Sale conferenze (medie) con Speech Privacy System
Se le conferenze si svolgono contemporaneamente in due sale riunioni adiacenti, può sorgere il rischio che le conversazioni si sovrappongano, distraendo i partecipanti. Questo sistema utilizza la funzione Speech Privacy per impedire che il contenuto delle conversazioni nelle sale venga percepito nel corridoio. Allo stesso tempo, maschera anche le conversazioni delle sale adiacenti, garantendo un ambiente confortevole in cui i partecipanti possono concentrarsi su ciascun incontro.

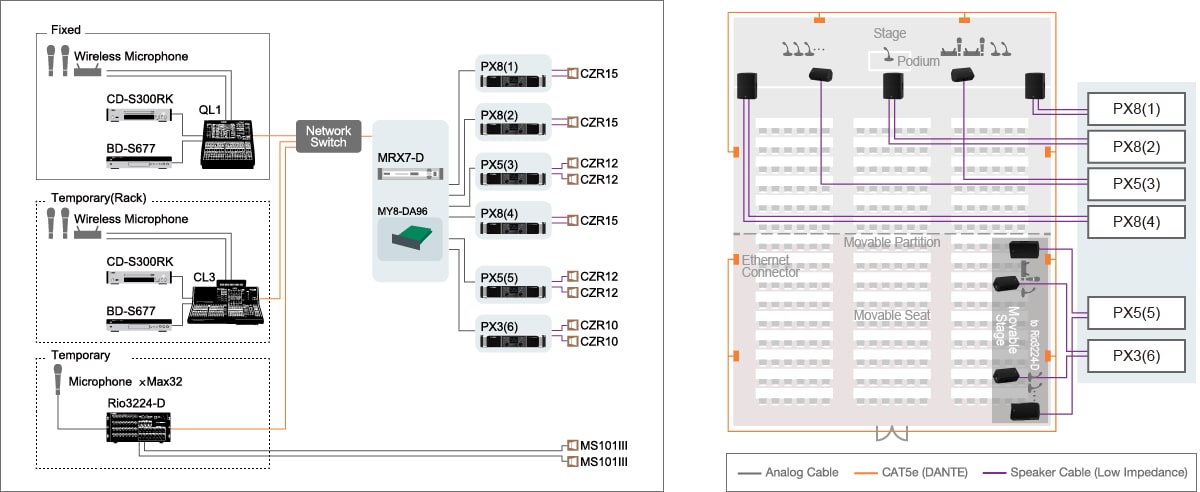

Sistemi 4: Sala assemblee con sistema di rete audio Dante
Questa sala può essere utilizzata nella sua interezza o suddivisa per conferenze, seminari, lezioni, dibattiti e altri eventi, con una rete Dante per la comunicazione audio. L’MRX7-D funge da mediatore tramite rete Dante, consentendo la condivisione audio in vari modi.
Quando l’intera sala è utilizzata, si può impiegare sia la console di mixaggio digitale CL3 nella sala di controllo sia la console di mixaggio digitale QL1 nella zona della sala. Quando la sala è suddivisa, la QL1 viene usata per la sezione di palco e la CL3 per la sezione rimanente.
Il rack I/O e le console digitali QL1 nella sala possono essere posizionati a piacere e collegati alla porta Ethernet più vicina tra le numerose disponibili in tutta la sala.
Opzioni
Pannello di controllo digitale - Serie DCP
Tutti i tre modelli sono disponibili in entrambe le dimensioni standard US o EU e sono stati realizzati per essere compatibili con le specifiche della maggior parte dei paesi al mondo.
DCP1V4SPannello di controllo digitale
Pannello di controllo a parete con 1 volume e 4 interruttori per DME7, serie MTX/MRX e serie MA/PA. Facile connessione tramite CAT5 con RS485 + alimentazione. È possibile collegare un massimo di 8 DCP a 1 DME7 e alla serie MTX/MRX. 1 DCP1V4S può essere collegato a 1 MA2030a/MA2030. È possibile collegare al massimo 2 DCP a 1 MA2120 o PA2120.
DCP4SPannello di controllo digitale
Pannello di controllo a parete con 1 volume e 4 interruttori per DME7, serie MTX/MRX e serie MA/PA. Facile connessione tramite CAT5 con RS485 + alimentazione. È possibile collegare un massimo di 8 DCP a 1 DME7 e alla serie MTX/MRX. 1 DCP1V4S può essere collegato a 1 MA2030a/MA2030. È possibile collegare al massimo 2 DCP a 1 MA2120 o PA2120.
DCP4V4SPannello di controllo digitale
Pannello di controllo a parete con 4 volume e 4 interruttori per DME7, serie MTX/MRX e serie MA/PA. Facile connessione tramite CAT5 con RS485 + alimentazione. È possibile collegare un massimo di 8 DCP a 1 DME7 e alla serie MTX/MRX. 1 DCP1V4S può essere collegato a 1 MA2030a/MA2030. È possibile collegare al massimo 2 DCP a 1 MA2120 o PA2120.
Digital Controller Hub
DCH8Digital Controller Hub
Separa la linea di controllo dai dispositivi host, come Yamaha DME7 e le serie MTX/MRX, in un massimo di 8 linee.
Paging Station

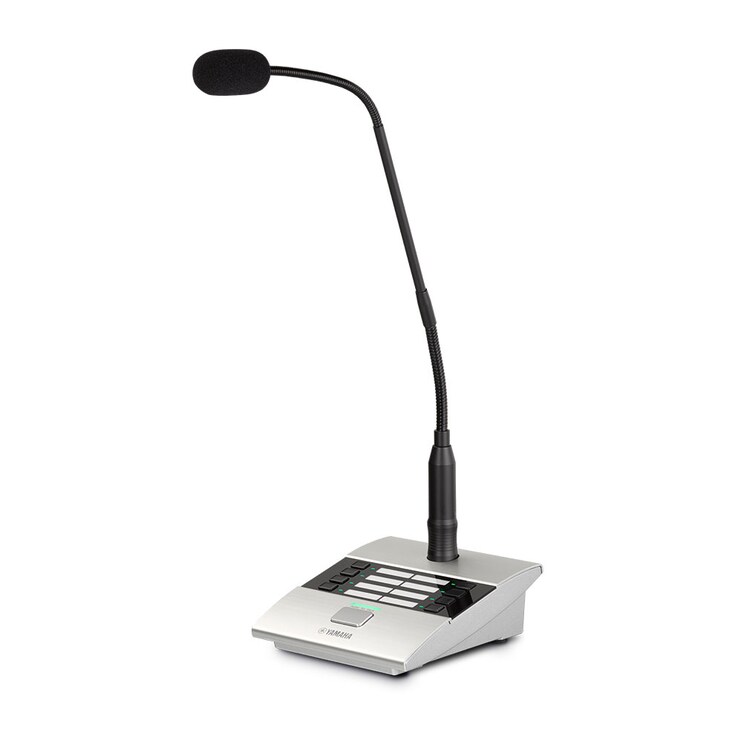

PGM1Microfono Paging Station
Il PGM1 è un microfono paging station che può essere utilizzato con il MTX5-D o il MRX7-D.
- Supporto della rete Dante
- 8 pulsanti possono essere assegnati a qualsiasi funzione *Le destinazioni di uscita e le sorgenti di ingresso sono specificate tramite l'Editor MTX-MRX
- È possibile collegare fino a 4 unità per sistema
- Alimentazione PoE
- Dimensioni: 132(L) × 56(H) × 154(P) mm (escluso microfono)
- Peso: 1,2 kg (microfono incluso), 1,0 kg (microfono escluso)

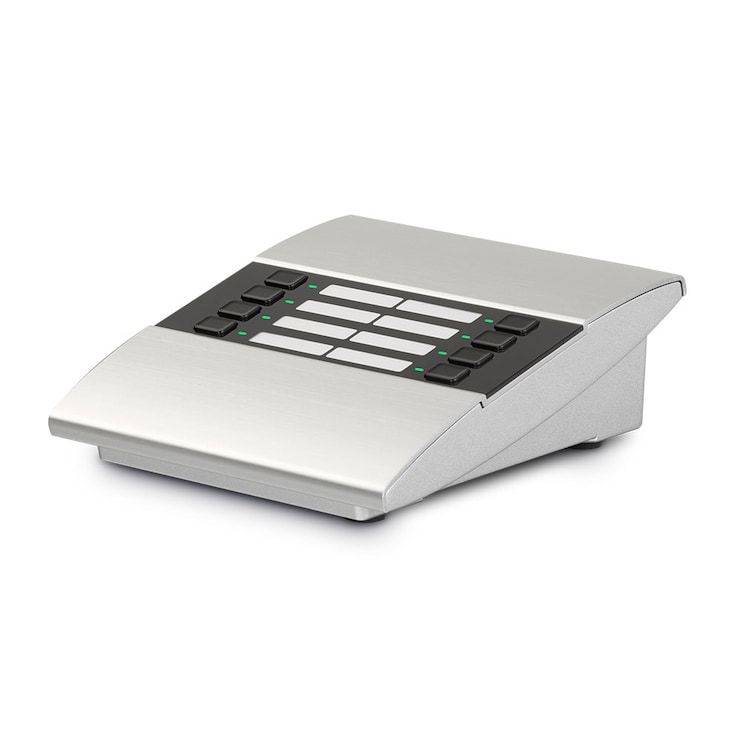

PGX1Estensione paging station
Il PGX1 è un'estensione paging station utilizzabile con il PGM1.
- Espansione delle funzioni per il PGM1
- 8 pulsanti possono essere assegnati a qualsiasi funzione *Le destinazioni di uscita e le sorgenti di ingresso sono specificate tramite l'Editor MTX-MRX
- Ad ogni PGM1 possono essere collegate fino a 2 unità
- Dimensioni: 132(L) × 56(A) × 154(P) mm
- Peso: 0,9 kg (esclusa la staffa di collegamento)
Controller da parete
MCP1
Controller da parete
- Possono essere assegnati 6 pulsanti per eseguire funzioni di controllo (tramite ProVisionaire Design o MTX-MRX Editor)
- Display multilingue supportati
- Quattro livelli utente per la gestione degli accessi
- È possibile collegare fino a 16 unità per sistema
- Alimentazione PoE
- Adattatore per scatola posteriore fornito in dotazione
- Dimensioni: 149(W) x 125(H) x 18(D) mm
- Peso: 0,5 kg
Switch L2
SWR2100P-10GSwitch L2
Lo switch di rete SWR2100P è dotato di dieci porte RJ45.
- Porte disponibili per alimentazione PoE: 1-9 / Porta uplink: porta 9
- Massima potenza di 30W da ciascuna porta conforme a PoE (totale porte 70W)
SWR2100P-5GSwitch L2
Lo switch SWR2100P di rete è dotato di cinque porte RJ45.
- Porte disponibili per alimentazione PoE: 1-4 / Porta uplink: porta 5
- Massima potenza di 30W da ciascuna porta conforme a PoE (totale porte 70W)
SWR2311P-10GSwitch L2
Le impostazioni raccomandate per il funzionamento stabile di una rete Dante (come QoS, EEE e IGMP Snooping) possono essere eseguite facilmente
- Porte LAN dotate di alimentazione PoE: 8(1-8)
- Porte combinate LAN/SFP: 2(9, 10) (La porta LAN e lo slot SFP sono utilizzati esclusivamente)
- L'alimentazione PoE è conforme a IEEE 802.3at e può fornire fino a 30W a tutte le porte PoE
- Server RADIUS integrato per la gestione avanzata della sicurezza
Input Expander/Output Expander
EXi8Input Expander
Gli expander di ingresso EXi8 convertono l’audio microfono/linea analogico in digitale e trasmettono il segnale utilizzando il format YDIF Yamaha. I preamp EXi8 possono essere controllati in modalità remota da un processore della serie MTX attraverso un cavo Ethernet.
EXo8Output Expander
Gli expander di uscita EXo8 presentano 8 canali di convertitori DA che producono un suono di alta qualità convertendo l’uscita digitale proveniente dai processori della serie MTX/MRX tramite YDIF.
Specifiche Exi8/ Exo8
Specifiche degli ingressi analogici EXi8
Specifiche degli ingressi digitali EXi8
Specifiche delle uscite analogiche EXo8
Specifiche delle uscite digitali EXo8
Specifiche I/O di controllo EXi8/EXo8
Editor MTX-MRX
Software dedicato per un design totale del sistema audio
Gestione centralizzata di sistemi audio multipli da un solo PC
MTX-MRX Editor è un’applicazione software dedicata alla configurazione e alla gestione dei sistemi audio basati sui processori di segnale delle serie MTX e MRX. Può mixare audio da microfoni, CD, file MP3 e WAV, inviare contenuti diversi a più zone, impostare la riproduzione musicale e gli annunci attivati da timer e molto altro ancora. MTX-MRX Editor consente di gestire e distribuire con facilità, da un unico computer, un suono ottimizzato per le diverse aree di un negozio o di una struttura.
Gestione centralizzata di sistemi di rete multipli con un solo PC
Inoltre, nella versione 3.2 per esempio, in molti complessi come parchi divertimenti e centri commerciali, è possibile gestire aree differenti separatamente su sottoreti multiple per ogni zona da un singolo PC.
Una gamma versatile di funzioni audio
1) Funzioni per applicazioni molteplici
Il MRX7-D offre una serie di funzioni per sistemi audio installati sotto forma di "componenti" che possono essere combinati e configurati come voluto: fader, switch, mixer a matrice, selettori di sorgente, EQ grafico, mix automatico Dugan, colloqui sicuro, azzeramento dell'eco, e altro.
* MTX-MRX Editor versione 2.1.0 e successive.
** MTX-MRX Editor versione 2.2.0 e successive.
*** Incluso nel MTX-MRX Editor versione 3.2.0 e successive.
Compensatore di rumore ambientale
Il rumore ambientale può variare notevolmente durante la giornata e nei diversi giorni della settimana, rendendo necessario adattare di conseguenza il volume della musica di sottofondo e degli annunci. Il compensatore di rumore ambientale gestisce automaticamente questi aggiustamenti, impostando musica di sottofondo e annunci ai livelli ottimali in ogni momento.
Dugan Automixer
Utilizzando l’automixer Dugan, il guadagno dei microfoni in uso viene aumentato automaticamente, mentre quello dei microfoni non utilizzati viene ridotto per minimizzare la dispersione del rumore ambientale. Questo migliora la chiarezza del suono. Non sono necessarie conoscenze tecniche particolari: i guadagni dei microfoni vengono regolati automaticamente.
° Dalla versione 3.0.0 e successive, il numero di canali input del Dugan automixer è stato portato a 24.
-
Dugan Automixer
L’algoritmo Dan Dugan distribuisce chiaramente il guadagno del microfono tra i microfoni senza effetti udibili di gating o altri artefatti. Approfondiremo ulteriormente l’automixer Dan Dugan sui processori MTX/MRX.
Combinatore (Combinatore di ambiente/combinatore di ambiente più Automixer).
Questo componente è ideale per gestire la separazione o la combinazione di spazi partizionati in sale banchetti o zone in spazi commerciali aperti, ad esempio. È possibile controllare fino a otto zone con un solo componente. Sono disponibili due tipi di componente combiner: Room Combiner e Room Combiner plus Automixer. Quest’ultimo include inoltre la funzionalità automixer Dan Dugan.
° Dalla versione 3.0.0 e successive, il numero di canali input del Dugan automixer è stato portato a 24.
-
Room Combiner
L’MRX7-D dispone di un ingegnoso sistema a matrice chiamato Room Combiner, che gestisce le zone audio all’interno di locali come sale da ballo o sale conferenze. Approfondiremo ulteriormente la funzione.
Processore per diffusori
In aggiunta alla gestione di crossover fino a 4 vie, questo processore per diffusori include delay, equalizzatore parametrico a 6 bande, limiter e altre funzioni. I dati creati dall’utente possono essere salvati in una libreria e richiamati all’istante ogni volta che è necessario adattarsi ai cambiamenti dei diffusori utilizzati.
Mixer a matrice
Sono disponibili una scelta di mixer a matrice, dal piccolo 2x2 al grande 64x64 per necessità di mixaggio più complesse.
Pianificatore
Qualsiasi funzione può essere richiamata in qualsiasi orario preprogrammato. Se utilizzato insieme allo slot per scheda di memoria SD integrato, lo Scheduler può essere impiegato per pianificare la riproduzione di specifici file audio.
Azzeratore di eco acustico
Il AEC (Achorstic Echo Canceller) riduce l'eco acustico che si crea in una teleconfernza e offre una migliore qualità sonora per meeting e conversazioni.
-
AEC ( Acoustic Echo Canceller )
Nelle situazioni di videoconferenza da remoto, la voce proveniente dalla sede remota e riprodotta dagli altoparlanti locali può essere captata dai microfoni locali e rimandata nuovamente alla sede remota insieme alla voce presente in sala. Il componente AEC consente di prevenire efficacemente questo problema. Vediamo come funziona.
Privacy di colloquio
Questa funzione miscela suoni ambientali e suoni di mascheramento per rendere difficile alle persone nelle vicinanze ascoltare conversazioni in una determinata area. Pur essendo presenti due uscite per ciascun segnale miscelato, queste comprendono un’uscita senza offset e un’uscita con offset. Assegnando le due uscite a diffusori alternati, è possibile ridurre la percezione innaturale di fase alterata dovuta alla sovrapposizione dei suoni.
Soppressore di feedback (Notch FBS / Pitch Shift FBS)
Questi componenti possono prevenire efficacemente il feedback causato dal segnale in uscita dai diffusori captato da uno o più microfoni e ri-amplificato in un ciclo continuo. Il feedback non solo risulta fastidioso per l’udito, ma può danneggiare i diffusori. Il primo passo per prevenire il feedback è mantenere diffusori e microfoni distanti tra loro. Tuttavia, quando anche il posizionamento più accurato non basta, le funzioni Feedback Suppressor (FBS) aiutano a massimizzare il margine di feedback. L’MRX7-D include i componenti Notch FBS e Pitch Shift FBS. Il componente Notch FBS utilizza un filtro notch a 7 bande per attenuare il feedback, mentre il Pitch Shift FBS interrompe i cicli di feedback spostando leggermente l’altezza delle frequenze di feedback.
-
FBS ( Soppressore di feedback )
Questo video spiega come lavora il processore FBS per prevenire efficacemente il feedback.
Delay Matrix
Questo mixer a matrice mostra le assegnazioni dei canali di ingresso ai bus di uscita disposte a scacchiera. Bilanciamento del gruppo e delay possono essere regolati singolarmente per ciascun bus di uscita.
Effect
Sono disponibili quattro programmi di effetti: Reverb Hall, Reverb Stage, Karaoke Echo e Vocal Echo. Questi effetti possono risultare utili durante banchetti o eventi per arricchire le performance musicali e rendere più vivace l’ambiente acustico.
Ducker / Paging Ducker
Il componente Ducker riduce il livello di volume degli altri canali quando viene rilevato un segnale audio su un canale specificato come “KEY IN”. Ad esempio, se un microfono è impostato come canale KEY IN mentre gli altri canali ricevono l’uscita di una sorgente di musica di sottofondo, il livello della musica verrà automaticamente ridotto ogni volta che viene effettuato un annuncio tramite il microfono, tornando al livello normale al termine dell’annuncio. Il Paging Ducker aggiunge la funzione TRIGGER, che permette di dare priorità agli ingressi trigger.
Trasmettitore/Ricevitore
Questo componente permette di nascondere il cablaggio tra componenti situati in posizioni diverse sul foglio di progettazione, riducendo il disordine visivo sullo schermo e migliorando la leggibilità. I componenti Transmitter e Receiver con la stessa etichetta vengono collegati “in background”, in modo che i cavi corrispondenti non appaiano a schermo. Un singolo componente Transmitter può essere collegato a più componenti Receiver. L’etichetta del componente e il numero di canali vengono selezionati al momento del posizionamento sul foglio di progettazione. Le nuove etichette possono essere inserite manualmente o selezionate da un elenco di nomi esistenti. Seleziona il numero di canali che corrisponde alle connessioni richieste.
Audio Detector
Audio Detector è una funzione che rileva i segnali audio. Registrando l’indicatore di rilevamento all’uscita GPI, è possibile inviare un segnale dal connettore GPI [OUT] dell’unità quando viene rilevato un segnale audio.
Sommatore
Summer è un componente Mixer che combina semplicemente più segnali di ingresso. Può essere utilizzato come mixer di base, ad esempio per combinare in modo flessibile fader e summer, oppure per convertire segnali stereo in mono. Sono disponibili quattro tipi di ingressi per Summer — 2, 4, 8 e 16 linee — con un’unica linea di uscita.
2) Funzioni di utilizzo potenziato
Tracciamento del segnale
Questa funzione mostra graficamente il percorso audio e lo stato on/off dei canali all'interno delle configurazioni, rendendo facile localizzare le cause di problemi comuni come uscite audio indesiderate o mancanza di audio.
User Defined Block
I componenti e i relativi cablaggi possono essere assegnati a User Defined Blocks. Raggruppando più componenti e connessioni in blocchi facilmente gestibili, l’organizzazione sul foglio di progettazione diventa più chiara, mentre la possibilità di copiare i blocchi semplifica la duplicazione di funzioni complete su più canali, ad esempio. A partire dall’aggiornamento V2.2, è possibile proteggere i User Defined Blocks con un PIN, impedendo che la configurazione e i parametri vengano visualizzati o modificati, per garantire la massima sicurezza. I componenti di input/output all’interno dei blocchi possono essere riorganizzati secondo necessità, aumentando significativamente la flessibilità complessiva del sistema.
Modalità monitor ad alta risoluzione
La large scale view mostra i componenti dell'editor MRX e dell'editor MTX-MRX con un ingrandimento verticale e orizzontale del 200%.
Informazioni correlate
Casi di studio
Soluzioni correlate
* Le specifiche sono soggette a modifiche senza preavviso. I colori e le finiture mostrati possono variare rispetto a quelli dei prodotti reali.
