Serie R (SLOT) Rack I/O

Esempi di sistema

Potenziale infinito

Grazie al supporto della gamma completa di schede Mini-YGDAI di Yamaha e a sette schemi di routing preimpostati più uno schema di routing programmabile dall'utente, l'RSio64-D può fungere da componente chiave in una varietà quasi illimitata di applicazioni.

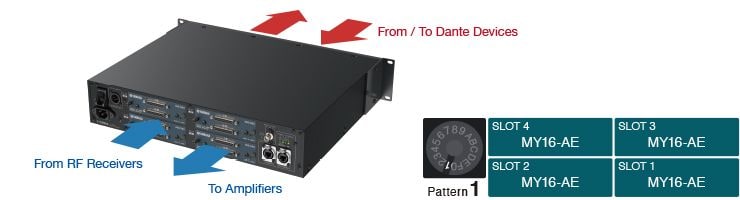

Esempio 1: Interfacciamento con rack di amplificatori e ricevitori RF

Con quattro schede MY16-AE AES/EBU installate, l'output AES/EBU dei ricevitori RF può essere convertito in formato Dante e inviato a una console della serie CL o QL, mentre il segnale Dante viene convertito in AES/EBU per essere collegato agli amplificatori di potenza a input digitale. I convertitori di frequenza di campionamento sono forniti per ciascuno degli slot RSio64-D, in modo da poter collegare dispositivi che operano su word clock diversi senza causare interruzioni del segnale o aumentare il rumore.

Esempio 1: Interfacciamento con rack di amplificatori e ricevitori RF

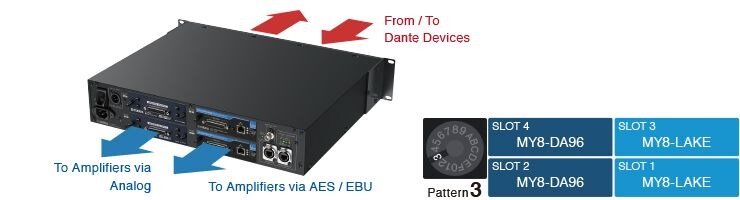

Esempio 2: Elaborazione Lake 1

In questo esempio le schede processore MY8-LAKE sono installate negli slot 1 e 3, mentre le schede MY8-DA96 sono installate negli slot 2 e 4. Con questa configurazione, l'input Dante da una console della serie CL o QL può essere inviato alle schede MY8-LAKE e quindi emesso simultaneamente tramite Dante, l'output AES/EBU della scheda MY8-LAKE e l'output analogico della scheda MY8-DA96 dopo l'elaborazione.

* I convertitori di frequenza RSio64-D non possono essere utilizzati con gli input AES/EBU MY8-LAKE. Per utilizzare gli input AES/EBU MY8-LAKE è necessario prevedere la sincronizzazione del word clock.

Esempio 2: Elaborazione Lake 1

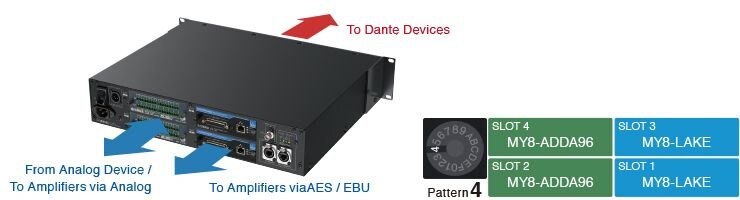

Esempio 3: Elaborazione Lake 2

L'RSio64-D può essere utilizzato come processore Lake autonomo con I/O analogici e digitali se le schede MY8-LAKE sono installate negli slot 1 e 3 mentre le schede MY8-ADDA96 sono installate negli slot 2 e 4. Questa configurazione consente anche di collegare i segnali di input analogici a una rete Dante.

* I convertitori di frequenza di campionamento RSio64-D non possono essere utilizzati con gli input AES/EBU MY8-LAKE, per utilizzarli è necessario prevedere la sincronizzazione del word clock.

Esempio 3: Elaborazione Lake 2

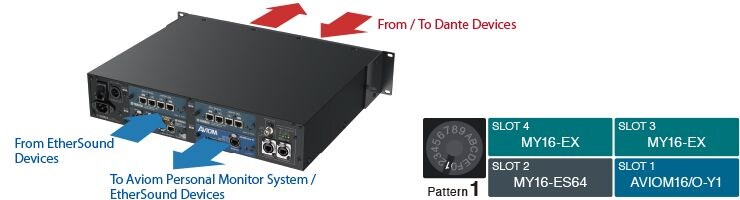

Esempio 4: EtherSound Bridge e AVIOM

Una scheda AVIOM16/O-Y1 installata nello slot 1 consente il collegamento a un sistema di monitor personale. Se nello slot 2 è installata anche una scheda MY16-ES64 EtherSound e negli slot 3 e 4 sono installate le schede di espansione I/O MY16-EX, è possibile convertire simultaneamente Dante ed EtherSound. I convertitori di frequenza di campionamento forniti per ogni slot RSio64-D consentono di collegare segnali Dante ed EtherSound basati su word clock diversi senza causare interruzioni del segnale o aumentare il rumore.

Esempio 4: EtherSound Bridge e AVIOM

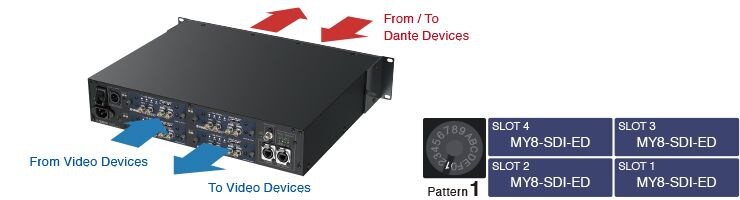

Esempio 5: I/O video

Quattro schede MY8-SDI-ED embed/de-embed possono essere installate negli slot RSio64-D per fornire una conversione bidirezionale tra i segnali Dante e HD-SDI/SD-SDI. I convertitori di frequenza di campionamento forniti per ogni slot RSio64-D consentono di collegare dispositivi che operano su word clock diversi senza causare interruzioni del segnale o aumentare il rumore.

Esempio 5: I/O video
