SWP1

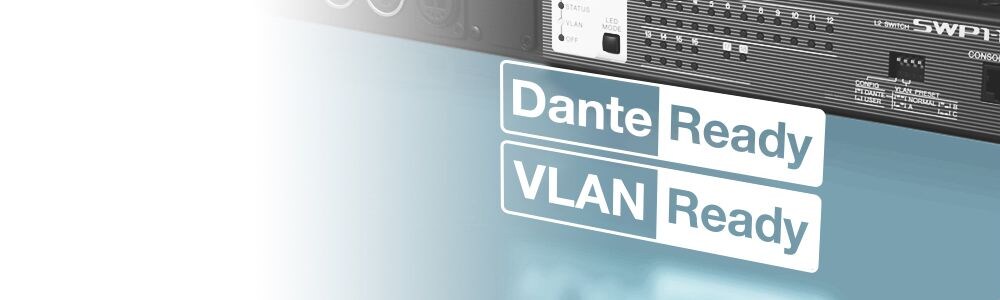

I network Dante semplici non sono difficili da impostare e gestire, ma nel momento in cui la complessità del network aumenta, i selettori che si utilizzano devono essere ottimizzati per l’operatività Dante, in modo da ottenere la massima stabilità. Impostare QoS, IGMP Snooping e altri parametri su un selettore intelligente può costituire un compito complesso, che richiede conoscenze tecniche appannaggio dei tecnici IT e dei fonici. La serie SWP1 permette di richiamare un setup Dante ottimizzato semplicemente attivando un selettore DIP. Non sono necessari esperienza o addestramento.

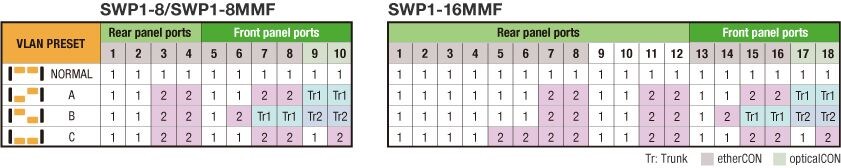

Un network davvero efficiente dovrebbe essere in grado di gestire contemporaneamente servizi multipli: la comunicazione Dante, l’applicazione StageMix e altre funzioni, software per computer che consenta di controllare i mixer digitali o gli amplificatori e altro ancora. Ma più servizi vengono gestiti con un network, maggiori sono le possibilità che si verifichino problemi e interferenze. L’utilizzo di domini LAN virtuali per isolare i vari tipi di dati è la soluzione ideale, ma anche questo tipo di set up richiede competenze IT. La serie SWP1 comprende tre preset VLAN che possono essere selezionati semplicemente attraverso un selettore DIP. E’ disponibile inoltre una modalità USER che permette il setup di domini VLAP completamente personalizzati. *Le porte 9 e 10 SWP1-8, la porta 10 SWP1-8MMF e la porta 18 SWP1-16MMF sono disponibili quando viene installato il MMF-SWP1 opzionale.

I selettori di rete della serie SWP1 Yamaha sono stati appositamente creati per offrire all’utente il massimo vantaggio con le maggiori possibilità di set up e di comfort nell’utilizzo. Essi consentono l’ottimizzazione Dante one-touch oltre alla visibilità di rete traendo allo stesso tempo il massimo beneficio dalle possibilità di gestione del flusso audio Dante. Il software Audio Network Monitor Yamaha per Windows lavora con la serie SWP1 per consentire un monitoraggio ed una gestione completi non solo di ogni selettore SWP1 collegato ma anche dei dispositivi Dante connessi. Il protocollo originale L2MS (Layer 2 Management Service) Yamaha amplia le possibilità di visibilità della rete ad ogni dispositivo Dante collegato ai selettori della serie SWP1.

L’affidabilità è essenziale nelle applicazioni live. Niente può interrompere lo spettacolo. I selettori network tradizionali solitamente utilizzano i connettori RJ45 per adattarsi ai connettori dei computer ai quali vengono collegati, mentre la serie SWP1 è dotata di connettori etherCON duraturi e affidabili compatibili direttamente con i connettori etherCON delle console CL/QL Yamaha e con gli altri dispositivi con funzionalità Dante.

SWP1-8MMF e SWP1-16MMF sono dotati di connettori opticalCON compatibili con fibra ottica. Entrambi i modelli consentono trasmissioni su distanze superiori a 300 metri. Il modulo a fibra ottica MMF-SWP1 opzionale può essere aggiunto per consentire l’utilizzo di due cavi a fibra ottica per le connessioni ridondanti. Inoltre è supportato il rapid spanning tree protocol (RSTP) per le connessioni ridondanti.

I selettori della serie SWP1 includono un connettore EXT DC INPUT del tipo XLR-4-32 in aggiunta al connettore standard AC IN. DC +24V fornita al connettore EXT DC INPUT garantisce l’alimentazione ridondante che mantiene il funzionamento del dispositivo quando si verifica un problema nell’alimentazione AC. Per un’affidabilità ulteriore il connettore AC è un connettore a bloccaggio (V-lock) che riduce le possibilità di disconnessione accidentale.

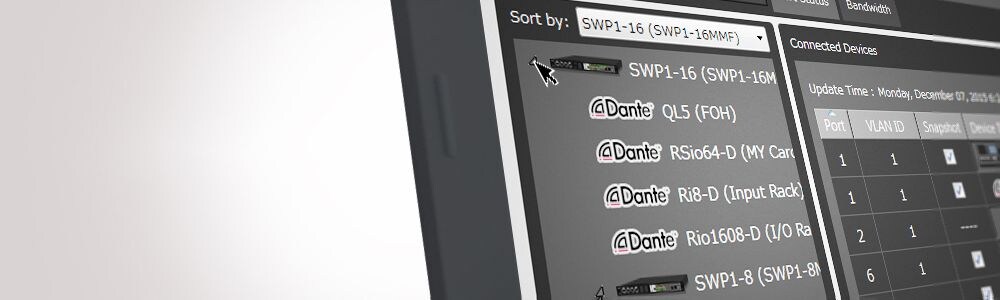

Comprendere come siano collegati i selettori multipli installati in posizioni diverse e anche come i dispositive di rete siano collegati a questi stessi selettori, può rappresentare un compito difficile e dispendioso in termini di tempo. Audio Network Monitor Yamaha rende chiaramente visibile la topologia di rete, fornendo all’utente una panoramica completa di come i selettori multipli e i dispositivi network Dante sono interconnessi. E’ sufficiente collegare un PC Windows al selettore SWP1 più vicino e lanciare il software Audio Network Monitor software Yamaha.

Audio Network Monitor Yamaha include la visualizzazione dello stato delle porte e della larghezza di banda e mostra chiaramente lo stato delle connessioni di ogni porta dei selettori di rete e le informazioni riguardanti i dispositivi connessi, la velocità delle comunicazioni e l’utilizzo della larghezza di banda di ogni porta.

Le informazioni e il monitoraggio dei dispositivi è disponibile anche per i dispositivi Dante collegati ai selettori della serie SWP1 di rete. La possibilità di monitorare lo stato delle porte primarie e secondarie così come di trasmettere e ricevere il flusso dei dati è importante per ottenere una comunicazione audio Dante affidabile e stabile. Questa funzione consente di tenere sotto controllo la “salute” generale della rete.

Un tasto Dante Controller posto sulla sommità dell’interfaccia Audio Network Monitor Yamaha permette di lanciare Dante Controller con un singolo click (il software Dante Controller deve essere installato sul computer). Il passaggio impercettibile tra Audio Network Monitor Yamaha e Dante Controller offre un controllo totale del network Dante utilizzando un singolo computer.

E’ possibile fare un’istantanea dello stato del network ed utilizzarla quando è necessario eseguire il setup. Il software è dunque in grado di mantenere traccia delle impostazioni ed avvisare quando si verificano delle modifiche. Ad esempio è possibile realizzare uno snapshot del network durante le prove e quindi essere avvisati prima che abbia inizio la performance se un cavo viene disconnesso, se un dispositivo si spegne o se viene eseguita una connessione sbagliata.

Identificare i dispositivi connessi ad un selettore semplicemente dal loro indirizzo IP o MAC può essere difficile e a rischio di errore. I dispositivi Dante collegati sono identificati da un’icona Dante così come dall’ID del dispositivo precedentemente impostato attraverso il software Dante Controller. E’ possibile inoltre inserire informazioni aggiuntive all’interno dei campi Label e Comment quali la posizione del dispositivo.

Il web GUI per ogni dispositivi può essere richiamato per garantire l’accesso alle impostazioni “profonde” e consentire l’aggiornamento del firmware.
