Switch L2 intelligente ottimizzato per Dante e PoE+ per sistemi ADECIA di grandi e medie dimensioni.
Lineup
SWX3220-16TMsSwitch L3
Switch L3 standard con 16 porte
- 12 porte SFP+ e 4 porte multi-gigabit (100M/1G/2,5G/5G/10G)
- Server RADIUS integrato per la gestione avanzata della sicurezza
- Supporta PTPv2 TC (Transparent Clock)
- Supporta il monitor LAN Yamaha
SWX3220-16MTInterruttore KVM
L3 Switch standard con 16 porte
- 4 porte SFP+ e 12 porte multi-gigabit (100M/1G/2,5G/5G/10G)
- Server RADIUS integrato per la gestione avanzata della sicurezza
- Supporta PTPv2 TC (Transparent Clock)
- Supporta il monitor LAN Yamaha
SWX2322P-16MTSwitch L2
Switch intelligente L2 con 16 porte
- 12 porte multi-gigabit (100M/1G/2,5G/5G/10G) con PoE++ e 4 porte SFP+
- Server RADIUS integrato per la gestione avanzata della sicurezza
- Conforme a IEEE 802.3bt con PoE++ che fornisce fino a 90 W per porta (totale: 250 W)
- Supporta PTPv2 TC (Transparent Clock)
SWX2320-16MTInterruttore L2
Switch intelligente L2 con 16 porte
- Porte disponibili: 12 porte multi-gigabit (100M/1G/2,5G/5G/10G) e 4 porte SFP+
- Server RADIUS integrato per la gestione avanzata della sicurezza
- Supporta PTPv2 TC (Transparent Clock)
- Supporta il monitor LAN Yamaha
Opzioni
SFP-SWRT-LRModulo SFP+
Modulo SFP+ per rete audio a 10 Gbps
- Distanza massima di trasmissione: 10 km*
- Cavi compatibili: Fibra ottica monomodale (9/125μm)
- Standard normativi: IEEE802.3ae, 10GBASE-LR
- Connettore: connettore LC a 2 poli
- Lunghezza d'onda ottica: 1.310 nm
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
- *Le prestazioni del prodotto potrebbero non essere conformi alle specifiche se la fibra ottica o il raccordo sono insufficienti.
SFP-SWRT-SRModulo SFP+
Modulo SFP+ per rete audio a 10 Gbps
- Distanza massima di trasmissione: OM1 (62,5/125μm): 33m, OM2 (50/125μm): 82m, OM3 (50/125μm): 300m, OM4 (50/125μm): 400m
- Cavi compatibili: Fibra ottica multimodale (50/125μm, 62,5/125μm)
- Standard normativi: IEEE802.3ae, 10GBASE-SR
- Connettore: connettore LC a 2 poli
- Lunghezza d'onda ottica: 850nm
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LX
Modulo SFP per switch serie SWR
- Distanza massima di trasmissione: 10 km*
- Cavi compatibili: Fibra ottica monomodale (9/125μm)
- Standard normativi: IEEE802.3z, 1000BASE-LX
- Connettore: connettore LC a 2 poli
- Lunghezza d'onda ottica: 1.310 nm
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *Le prestazioni del prodotto potrebbero non essere conformi alle specifiche se la fibra ottica o il raccordo sono insufficienti.
SFP-SWRG-SX
Modulo SFP per switch serie SWR
- Distanza massima di trasmissione: 550m (50/125μm) / 300m (62.5/125μm)*
- Cavi compatibili: Fibra ottica multimodale (50/125μm, 62,5/125μm)
- Standard normativi: IEEE802.3z, 1000BASE-SX
- Connettore: connettore LC a 2 poli
- Lunghezza d'onda ottica: 850nm
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *Le prestazioni del prodotto potrebbero non essere conformi alle specifiche se la fibra ottica o il raccordo sono insufficienti.
DAC-SWRT-3M
Cavo diretto per rete audio da 10 Gbps
- Cavo Twinax 30AWG, passivo
- Lunghezza del cavo: 3 m
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Cavo diretto per rete audio da 10 Gbps
- Cavo Twinax 30AWG, passivo
- Lunghezza del cavo: 1 m
- Disponibile per SWX3220-16TM / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
Funzionalità
Prodotti e servizi della rete Yamaha
In Yamaha, non solo siamo stati i pionieri delle connessioni tra strumenti musicali e tecnologie digitali, ma anche delle connessioni che arricchiscono la vita delle persone attraverso le infrastrutture di rete.
Grazie all'esperienza di Yamaha nell'elaborazione dei segnali come azienda innovatrice nel campo degli strumenti elettronici, abbiamo rapidamente trasferito queste competenze verso le tecnologie di rete. Per oltre 20 anni, abbiamo svolto un ruolo fondamentale nello sviluppo di Internet, che è diventato indispensabile per la società moderna.
Nel futuro, ci impegniamo a fornire servizi e assistenza sempre più efficienti per rendere le tue connessioni più fluide e agevoli che mai, continuando a innovare e migliorare i sistemi di connessione.
Switch 10-Gigabit/Multi-Gigabit per un'implementazione flessibile nelle reti ad alta capacità
Il miglioramento delle reti backbone è diventato fondamentale per le aziende, le sale da concerto e altre installazioni a causa della crescente domanda di video e audio di alta qualità con bassa latenza. Introducendo switch che supportano 10-Gigabit/Multi-Gigabit Ethernet, la nostra nuova linea crea un ambiente ideale per le reti backbone che richiedono velocità, capacità e funzionalità elevate. Questi nuovi switch intelligenti L3 supportano sistemi che gestiscono un maggiore traffico multimediale su più segmenti, mentre i nostri switch L2 sono perfetti per la trasmissione di supporti audio e video a segmento singolo. Come gli altri prodotti esistenti, anche questa linea ampliata è supportata da Yamaha LAN Monitor e comprende una serie di funzioni ottimizzate per i sistemi Dante.
Ottimizzazione con un solo clic
Selezionando il profilo SDVoE nella GUI Web si aggiornano automaticamente le impostazioni di snooping IGMP dello switch per ottimizzarle per SDVoE.
Con un solo clic, ProAV Settings nella GUI Web assegna le impostazioni alle porte per i principali profili ProAV come Dante, NDI e SDVoE, rendendo più facile che mai l'uso di SDVoE e Dante sullo stesso switch.
Inoltre, la schermata Impostazioni ProAV nella GUI Web consente di controllare rapidamente le impostazioni e le operazioni multicast, consentendo una risoluzione dei problemi più rapida e semplice nelle reti ProAV.
Creare reti ad alta velocità e ad alta capacità con velocità di 10-gigabit e multi-gigabit
Le porte LAN di SWX2320-16MT e SWX3220-16MT supportano cinque velocità (100M/1G/2,5G/5G/10Gbps) e ottimizzano la velocità della rete in base ai dispositivi collegati. Con l'aumento della richiesta di velocità e capacità a causa del crescente numero di dispositivi wireless, dell'incremento del traffico di comunicazione audiovisiva e dell'aumento dell'accesso a file di grandi dimensioni, gli switch LAN più veloci consentono di gestire senza problemi carichi che congestionerebbero le reti a 1 Gbps. Le reti che già utilizzano cavi Cat5e o Cat6 possono essere accelerate fino a 5 Gbps sostituendo i loro switch GbE con questi nuovi modelli. Le reti a 10 Gbps possono essere create utilizzando i cavi Cat6A con questi modelli.
-
Aggiornare le reti esistenti
-
Costruire reti ad alta velocità
Visibilità della rete e gestione intelligente (Yamaha LAN Monitor)
Una gestione efficace della rete Dante si basa su una serie di parametri come il traffico di rete, lo stato degli switch e le informazioni sui singoli dispositivi Dante. L'applicazione dedicata Yamaha LAN Monitor offre una visione completa a schermo unico di tutti i parametri necessari, se utilizzata con gli switch della serie SWP/SWR. Questo tipo di panoramica grafica è definita "visibilità della rete". Può anche scattare un'istantanea dello stato normale della rete e impostare un allarme che la avverta se uno dei parametri cambia, in modo che i problemi possano essere identificati e risolti rapidamente e facilmente. L'applicazione Dante Controller può anche essere lanciata dal Monitor LAN Yamaha con un solo clic, fornendo una soluzione di rete Dante totale su un solo computer.
Gestione intelligente della sicurezza
La funzionalità VLAN inclusa in SWX2320-16MT/SWX3220-16MT è completata dalla funzione server RADIUS integrata. Impostando uno switch come server RADIUS e collegandovi altri switch, è possibile bloccare efficacemente gli accessi non autorizzati alla rete per una maggiore sicurezza, anche in installazioni complesse su larga scala. L'autenticazione dei dispositivi può essere impostata in modo rapido e semplice tramite una GUI basata sul web.

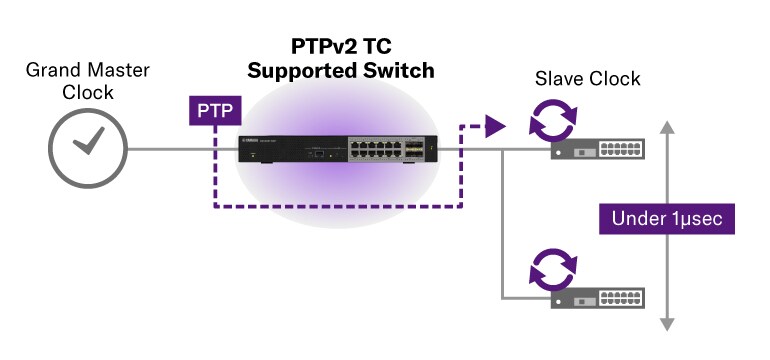

Supporto per la sincronizzazione temporale PTPv2 TC di 1 μsec o meno
Per fornire la sincronizzazione temporale ad alta precisione necessaria per la riproduzione sincronizzata di audio e video e altre applicazioni, l'IEEE 1588 PTPv2 TC (Transparent Clock) è ora supportato dalle reti a 1 Gbps/10 Gbps. Questa funzione aggiunge i dati di ritardo ai messaggi PTP durante il loro passaggio attraverso gli switch, consentendo una precisione di sincronizzazione tra i dispositivi di 1 μsec o meno quando sono richieste prestazioni in tempo reale.
Opzioni per una progettazione e un'installazione flessibile del sistema
Per la serie SWR/SWX sono disponibili numerose opzioni, tra cui staffe per il montaggio a rack e a parete che ne facilitano l'installazione in diverse posizioni e moduli SFP che consentono la comunicazione a lunga distanza per una configurazione e un'installazione complessive flessibili del sistema. La tabella seguente elenca le opzioni disponibili per ciascun modello di switch SWR e SWX.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
*Le staffe sono incluse.
-
Installazione a rack (SWX3220-16MT + staffa per montaggio a rack)
*Se si prevede di montare l'unità a rack insieme a un dispositivo che tende a generare calore, come un amplificatore, assicurarsi di lasciare uno spazio di almeno 1U da tali dispositivi.
-
Installazione a parete (SWX2320-16MT + staffa per montaggio a parete)
*Con la staffa per il montaggio a parete, l'unità può essere montata a parete o a soffitto con un'altezza massima di 2 metri
*Non installare le porte LAN rivolte verso l'alto
Termini tecnici
Che cos'è il DANTE
Dante sostituisce il pesante e costoso cablaggio analogico o multicore con cavi LAN come CAT5e e CAT6.
Poiché Dante utilizza il routing logico invece delle connessioni fisiche punto-punto, la rete può essere configurata utilizzando le porte disponibili con pochi clic.
I sistemi con Dante possono anche essere facilmente espansi.
Inoltre, Dante supporta la configurazione di ridondanza, garantendo l'affidabilità anche in situazioni di emergenza.
Che cos'è SDVoE
SDVoE (Software Defined Video over Ethernet) è uno standard internazionale per il mercato audio/video professionale (ProAV) in grado di trasmettere video e audio ad alta definizione 4K su comunicazioni a 10 Gigabit.
Combinando encoder/decoder e controller SDVoE con uno switch 10 Gigabit, è possibile configurare pareti video e sistemi multi-view.
Ciò fornisce un supporto flessibile per l'implementazione di segnaletica digitale in diverse strutture, tra cui aeroporti, scuole, strutture per gli e-sport e aziende.
Cos'è la certificazione NDI
I nuovi switch Yamaha delle serie SWR e SWX sono i primi prodotti hardware a livello globale a ottenere la certificazione NDI nella categoria degli switch di rete.
Questa certificazione garantisce la piena compatibilità con i prodotti dell'ecosistema NDI Certified, anche senza richiedere un'integrazione NDI nativa. Gli switch Yamaha offrono un'esperienza senza sforzo e una connessione di alta qualità all'interno di qualsiasi rete e flusso di lavoro NDI.
NDI (Network Device Interface) è un innovativo strumento di connettività video che consente la trasmissione continua di video, audio e metadati di alta qualità su reti IP standard. Sfruttando la tecnologia NDI, i dispositivi come telecamere, switcher e media server presenti sulla stessa rete possono essere rilevati e collegati automaticamente tra loro, eliminando la necessità di configurazioni complesse o di cablaggi dedicati.
Questo standard di connettività consente ai produttori di accedere e utilizzare un numero virtualmente illimitato di sorgenti video all'interno della propria rete, migliorando in modo significativo la flessibilità e la scalabilità dei flussi di lavoro della produzione live. Che si tratti di eventi live, trasmissioni o post-produzione, l'NDI trasforma la produzione video tradizionale integrando perfettamente tutte le sorgenti in rete.
NDI® è un marchio registrato di Vizrt NDI AB.
Sistemi
Modello PoE++
Modello SFP+ multiplo
Informazioni correlate
Prodotti correlati
Notizie
* Le specifiche sono soggette a modifiche senza preavviso. I colori e le finiture mostrati possono variare rispetto a quelli dei prodotti reali.
