Serie QL Discontinuo

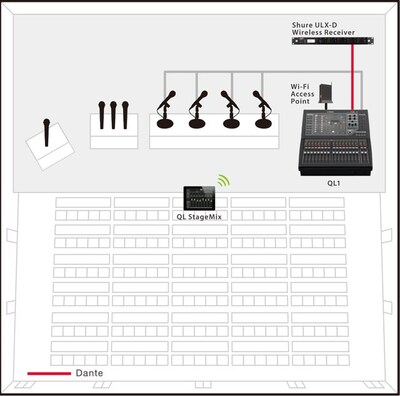

Un sistema compatto che mixa automaticamente fino a 1 microfoni.
Durante una conferenza o una assemblea, dove lo spazio per la strumentazione è limitato, una console QL compatta e completa può essere un grande vantaggio. L'Automixer Dan Dugan incluso può realizzare automaticamente un ottimo mix di 16 microfoni per voce. L'evento può essere registrato direttamente, e le registrazioni BGM precedenti possono essere riprodotte, via flash drive USB. L'applicazione StageMix può fornire un controllo remoto per una maggiore efficienza.
Un semplice Live System con rack I/O concatenati a margherita
Questo è un esempio di un semplice live system che utilizza un network Dante. Le unità rack I/O della serie R a lato del palco sono collegate alla console QL frontale via cavi network. Un monitor Aviom può essere collegato al network Dante tramite un distributore Aviom D800. Questo setup permette anche una registrazione multitraccia su computer via network Dante.
Console QL per il mix dei monitor e HQ in un affidabile Star Network
In questo sistema live compatto ma potente un mixer della serie CL funziona come mixer principale, mentre un mixer QL sul palco funziona sia come mixer monitor sia come device I/O grazie alle sue capacità Port to Port. La funzione di Gain Compensation serve a permettere un controllo sicuro del guadagno del preamplificatore da altre console senza interferenze. Per una maggiore affidabilità del sistema è stata usata una configurazione star network con gli switch utilizzati per la ridondanza, in questo modo un problema in una parte del collegamento non interromperà il segnale principale. È anche possibile registrare su più computer contemporaneamente.
Un RMio64-D viene usato per supportare un segnale MADI per un OB van.
I sistemi audio live includono un mixer CL di fronte al palco e un mixer QL a lato del palco. Oltre a provvedere al mix dei monitor, la funzione Port to Port del mixer QL sul palco gli permette di funzionare come uno strumento I/O con capacità rapportabili a un'unità rack della serie R, riducendo la complessità e le dimensioni del sistema.
Il RMio64-D converte il segnale di sistema Dante in un MADI per la trasmissione a un OB van esterno alla venue. Il convertitore di sample rate all'interno del RMio64-D risolve efficacemente i problemi di sincronizzazione world clock.
La versione 3.0 di una console CL o QL in un sistema di monitoraggio surround
I collegamenti degli altoparlanti di monitor surround e degli altoparlanti dedicati al monitor del segnale sono fatti tramite i connettori OMNI OUT della console o uno slot di espansione Mini-YGDAI.
Le fonti esterne di surround sono inviate alla console tramite uno slot di espansione Mini-YGDAI in modo da poterle monitorare e cambiare attraverso la console. I segnali di surround possono anche essere inviati a un misuratore esterno tramite uno slot Mini-YGDAI.
