Superfici di controllo

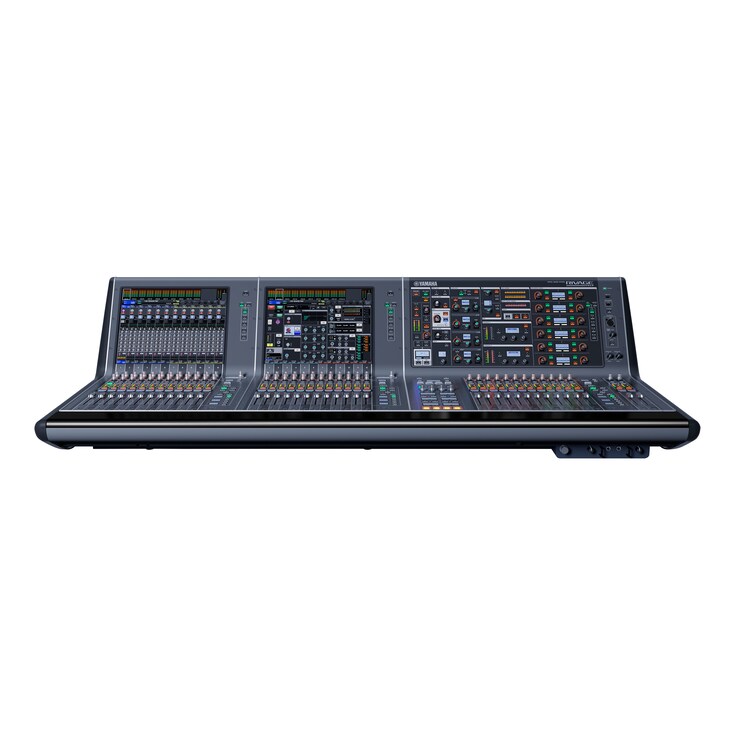

CS-R10Superficie di Controllo
La superficie di controllo con due grandi display touch panel e 38 fader consente di eseguire operazioni generali sul sistema RIVAGE PM10.
- Display: 2 pannelli touch da 15”
- Fader: 38 (12+12+12+2)
- Sezione Selected Channel: parametric channel comprehensive
- Bank Custom Fader: 6 x 5 per ogni bay
- Tasti definibili dall’utente: 12 x 4 bank
- Knob definibili dall’utente: 4 x 4 bank
- Knob Touch and Turn: 2
- I/O analogici: 8 in / 8 out
- Slot:: 2 slot MY
- AES/EBU: 8 in / 8 out (con SRC)
- Porte: GPI (8 in / 8 out), Word Clock Out, MIDI In/Out, 5 USB (1 per la registrazione a 2 tracce), Video Out (DVI-D)
- Alimentazione: doppia alimentazione ridondante integrata
- Consumo energetico: 380 W
- Dimensioni (L×A×P): 1.549 x 417 x 848 mm (61,0” x 16,4” x 33,4”)
- Peso netto: 85 kg (187 libbre)
CS-R10-SSuperficie di Controllo
La superficie di controllo con un ampio display touch e 26 fader consente di svolgere le operazioni generali della console PM10 RIVAGE. Un CS-R10-S può essere aggiunto a un sistema Rivage PM per fornire il controllo e la flessibilità di un sistema dual-console. Viene fornito un doppio sistema di alimentazione per garantire un'alta affidabilità.
- Display: un pannello touch da 15”
- Fader: 26 (12+12+2)
- Sezione Selected Channel: parametric channel comprehensive
- Bank Custom Fader: 6 x 5 per ogni bay
- Tasti definibili dall’utente: 12 x 4 bank
- Knob definibili dall’utente: 4 x 4 bank
- Knob Touch and Turn: 1
- I/O analogici: 8 in / 8 out
- Slot:: 2 slot MY
- AES/EBU: 8 in / 8 out (con SRC)
- Porte: GPI (8 in / 8 out), Word Clock Out, MIDI In/Out, 5 USB (1 per la registrazione a 2 tracce), Video Out (DVI-D)
- Alimentazione: doppia alimentazione ridondante integrata
- Consumo energetico: 380 W
- Dimensioni (L×A×P): 1.128 x 417 x 848 mm (44,4” x 16,4” x 33,4”)
- Peso netto: 67 kg (147,7 libbre)
CSD-R7Console digitale di mixaggio
La CSD-R7 Digital Mixing Console è il componente principale di ogni sistema RIVAGE PM7, con processamento a 96 kHz, 120 input mono, arricchito dai bus di mixing (60 MIX, 24 MATRIX, e 2 STEREO). La console ha tre sezioni da 12 fader per una configurazione flessibile, e una doppia alimentazione interna per una maggiore affidabilità.
- Display: 2 pannelli touch da 15”
- Fader: 38 (12+12+12+2)
- Sezione Selected Channel: parametric channel comprehensive
- Bank Custom Fader: 6 x 5 per ogni bay
- Tasti definibili dall’utente: 12 x 4 bank
- Knob definibili dall’utente: 4 x 4 bank
- Knob Touch and Turn: 2
- I/O analogici: 8 in / 8 out
- Slot: 3 slot HY, 2 slot MY
- AES/EBU: 8 in / 8 out (con SRC)
- Porte: GPI (8 in / 8 out), word clock in/out, MIDI in/out, 5 USB (1 per la registrazione a 2 tracce), video out (DVI-D), TC in
- Alimentazione: doppia alimentazione ridondante integrata
- Consumo energetico: 415 W
- Dimensioni (L×A×P): 1.549 x 417 x 848 mm (61,0” x 16,4” x 33,4”)
- Peso netto: 94 kg (207 libbre)
CS-R5Superficie di Controllo
La superficie di controllo CS-R5 è il componente principale del sistema RIVAGE PM5, con elaborazione a 96 kHz. La console dispone di tre touch screen e sezioni da 12 fader per una configurazione flessibile. I pannelli touch sono posizionati più vicino all’utente, per una maggiore accessibilità. Il peso è di 42 kg, valore incredibilmente leggero.
- Display: 3 pannelli touch da 15”
- Fader: 38 (12+12+12+2)
- Sezione Selected Channel: Dynamics, GAIN, HPF, EQ, PAN, manopola Funzione
- Bank Custom Fader: 6 x 5 per ogni bay
- Tasti definibili dall’utente: 12 x 4 bank
- Manopole Send / definite dall’utente: 3 (possono essere assegnati 4 x 4 banchi)
- Knob Touch and Turn: 3
- I/O analogici: 8 in / 8 out
- Slot:: 2 slot MY
- AES/EBU: 4 in / 4 out (con SRC)
- Porte: GPI (8 in / 8 out), MIDI In/Out, 5 USB (1 per la registrazione a 2 tracce)
- Alimentazione: doppia alimentazione ridondante integrata
- Consumo energetico: 300 W
- Dimensioni (L×A×P): 1.444 x 414 x 643 mm (56,9” x 16,2” x 25,3”)
- Peso netto: 42 kg (92,6 libbre)

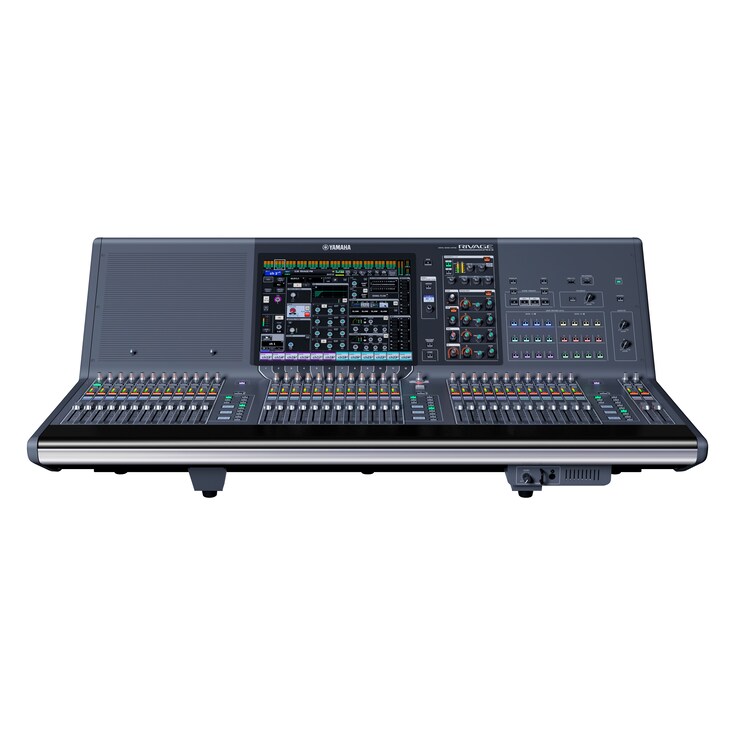

CS-R3Superficie di Controllo
La superficie di controllo CS-R3 è il componente principale del sistema RIVAGE PM3, con elaborazione a 96 kHz. La console è il mixer più compatto della serie RIVAGE PM per dimensioni e peso, sebbene il software e il funzionamento siano pressoché identici a quelli degli altri modelli della serie RIVAGE PM.
- Display: un pannello touch da 15”
- Fader: 38 (12+12+12+2)
- Sezione Selected Channel: Dynamics, GAIN, HPF, EQ, PAN, manopola Funzione
- Bank Custom Fader: 6 x 5 per ogni bay
- Tasti definibili dall’utente: 12 x 4 bank
- Manopole definite dall’utente: 1 (possono essere assegnati 4 x 4 banchi)
- Knob Touch and Turn: 1
- I/O analogici: 8 in / 8 out
- Slot:: 2 slot MY
- Porte: GPI (8 in / 8 out), MIDI In/Out, 5 USB (1 per la registrazione a 2 tracce)
- Alimentazione: doppia alimentazione ridondante integrata
- Consumo energetico: 200 W
- Dimensioni (L×A×P): 1.145 x 385 x 650 mm (45,1” x 15,2” x 25,6”)
- Peso netto: 38 kg (83,8 libbre)
Motori DSP
DSP-RX-EXMotore DSP
DSP-RX-EX è un potente motore DSP che funge da cuore per l’elaborazione del segnale e il controllo di sistema richiesti dal sistema RIVAGE PM.
- Superfici di controllo compatibili: CS-R10, CS-R10-S, CS-R5, CS-R3
- Processing dei segnali audio digitali di livello superiore per un massimo di 288 input, 72 MIX, 36 MATRIX, e 2 canali STEREO.
- Quattro slot per schede HY in grado di trasmettere/ricevere fino a 256 in/out di segnali audio/segnali di controllo.
- Due slot Mini-YGDAI che supportano vari formati audio.
- Alimentazione dual ridondante incorporata
- Consumo energetico: 190 W
- Dimensioni (L×A×P): 480 x 220 x 491 mm (18,9” x 8,7” x 19,3”) (rack da 5U)
- Peso netto: 20 kg (44,1 libbre)

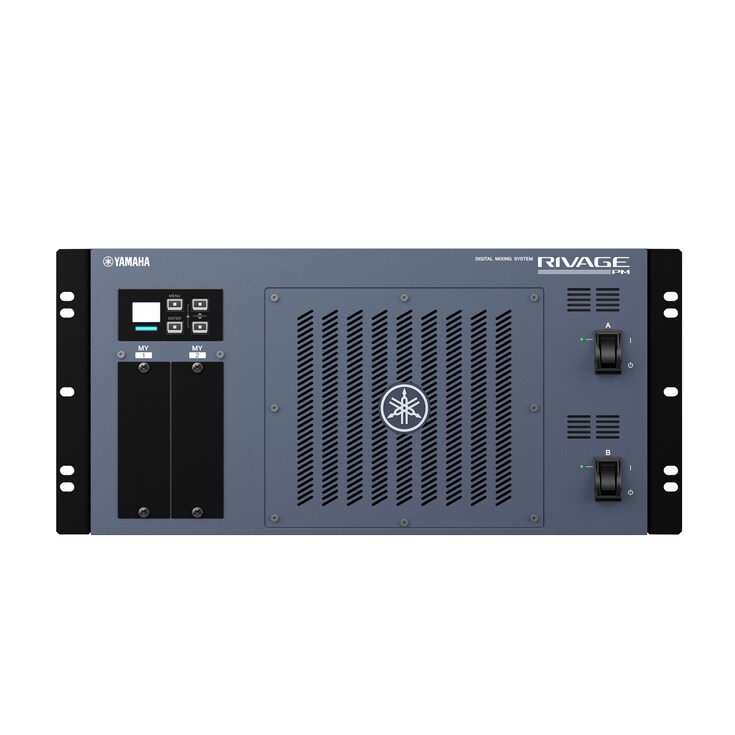

DSP-RXMotore DSP
Il DSP-RX è un potente motore DSP che funge da nucleo per l’elaborazione del segnale e il controllo del sistema richiesti dal sistema RIVAGE PM. Il DSP-RX può essere aggiornato a DSP-RX-EX successivamente aggiungendo il kit DEK-DSP-RX.
- Superfici di controllo compatibili: CS-R10, CS-R10-S, CS-R5, CS-R3
- Processing dei segnali audio digitali di livello superiore per un massimo di 120 input, 48 MIX, 24 MATRIX, e 2 canali STEREO.
- Quattro slot per schede HY in grado di trasmettere/ricevere fino a 256 in/out di segnali audio/segnali di controllo.
- Due slot Mini-YGDAI che supportano vari formati audio.
- Alimentazione dual ridondante incorporata
- Consumo energetico: 190 W
- Dimensioni (L×A×P): 480 x 220 x 491 mm (18,9” x 8,7” x 19,3”) (rack da 5U)
- Peso netto: 19 kg (41,9 libbre)
DSP-R10Motore DSP
DSP-R10 è un potente motore DSP che funge da cuore per l’elaborazione del segnale e il controllo di sistema richiesti dal sistema RIVAGE PM.
- Superfici di controllo compatibili: CS-R10, CS-R10-S, CS-R5, CS-R3
- Processing dei segnali audio digitali di livello superiore per un massimo di 144 input, 72 MIX, 36 MATRIX, e 2 canali STEREO.
- Quattro slot per schede HY in grado di trasmettere/ricevere fino a 256 in/out di segnali audio/segnali di controllo.
- Due slot Mini-YGDAI che supportano vari formati audio.
- Alimentazione dual ridondante incorporata
- Consumo energetico: 190 W
- Dimensioni (L×A×P): 480 x 232 x 490,8 mm (18,9” x 9,1” x 19,3”) (rack da 5U)
- Peso netto: 20 kg (44 libbre)
Rack I/O
RPio622Rack I/O
Il rack I/O RPio622 presenta sei slot per schede RY fornendo una configurazione flessibile e possibilità di espansione ai sistemi della serie RIVAGE PM utilizzando la rete di comunicazione a bassa latenza TWINLANe.
- Sei slot per schede RY che permettono di espandere input e output analogici e/o input e output digitali.
- Due slot per schede HY in grado di trasmettere/ ricevere fino a 256 in/out di segnali audio digitali/segnali di controllo.
- Lo slot 1 per scheda HY è dotato di 256 in/out e lo slot 2 per scheda HY è dotato di 128 in/out.
- Due slot mini-YGDAI sono compatibili con vari formati audio.
- Alimentazione dual ridondante incorporata
- Consumo energetico: 300 W
- Dimensioni (L×A×P): 480 x 455 x 489,7 mm (18,9” x 17,9” x 19,3”) (rack da 10U)
- Peso netto: 30 kg (66 libbre)

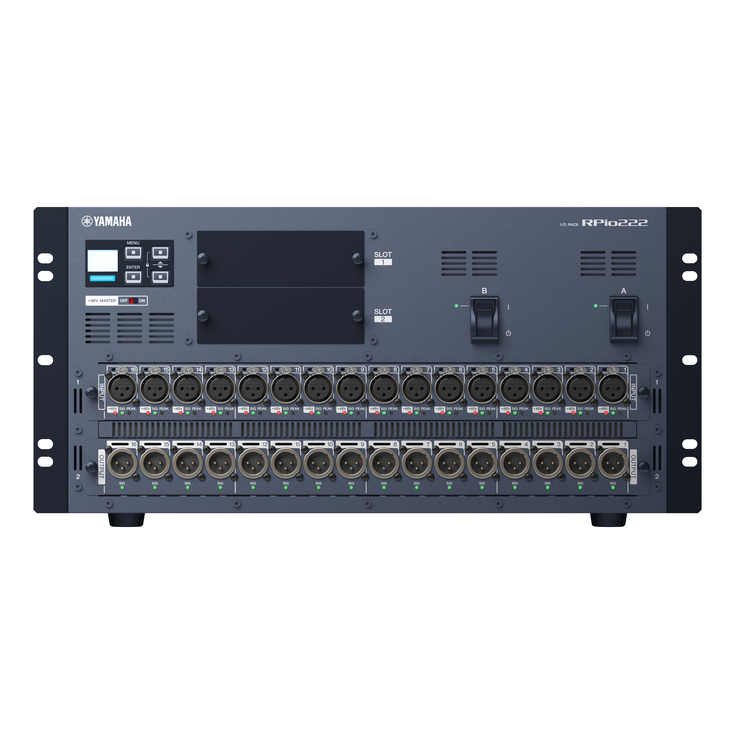

RPio222Rack I/O
Il rack RPio222 comprende due slot per schede RY per una configurazione analogica e digitale degli I/O flessibile e la possibilità di espandere i sistemi della serie RIVAGE PM utilizzando il collegamento a bassa latenza TWINLANe. È inclusa la doppia alimentazione.
- Due slot per schede RY che permettono di espandere ingressi e uscite analogici e/o digitali.
- Due slot per schede HY in grado di trasmettere/ ricevere fino a 256 in/out di segnali audio digitali/segnali di controllo.
- Lo slot 1 per scheda HY è dotato di 256 in/out e lo slot 2 per scheda HY è dotato di 128 in/out.
- Due slot mini-YGDAI sono compatibili con vari formati audio.
- Alimentazione dual ridondante incorporata
- Consumo energetico: 115 W
- Dimensioni (L×A×P): 480 x 232 x 491 mm (18,9” x 9,1” x 19,3”) (rack da 5U)
- Peso netto: 19 kg (41,9 libbre)
Rio3224-D3Rack I/O
-
Nuovo
Questa unità compatibile con Dante dispone di 32 input analogici, 16 output analogici e 8 output digitali AES/EBU, consentendo una configurazione flessibile del sistema con i mixer e i processori digitali Yamaha. Il Rio3224-D3 è racchiuso in uno telaio elegante e robusto e dispone di un alimentatore ridondante che garantisce una grande affidabilità, mentre la presa per cuffie e il delay di output nuovi offrono un'ulteriore versatilità.
- I/O analogico: 32 ingressi / 16 uscite
- AES/EBU: 8 uscita
- Dante: 26 canali di ricezione / 32 canali di trasmissione
- Visualizzazione completa e controllo in locale di gain, delay e altri parametri.
- Viene fornito un doppio sistema di alimentazione per garantire un'alta affidabilità.
- Presa per cuffie integrata
- Consumo di energia: 100 W
- Dimensioni (L×A×P): 480 x 220 x 370 mm (18,9" x 8,7" x 14,6")
- Peso netto: 13,2 kg (29,1 lb)
Rio1608-D3Rack I/O
-
Nuovo
Questa unità compatibile con Dante dispone di 16 input analogici e 8 output analogiche, consentendo una configurazione flessibile del sistema con i mixer e i processori digitali Yamaha. Il Rio3224-D3 è racchiuso in uno telaio elegante e robusto e dispone di un alimentatore ridondante che garantisce una grande affidabilità, mentre la presa per cuffie e il delay di output nuovi offrono un'ulteriore versatilità.
- I/O analogico: 16 input / 8 out
- Dante: 10 canali di ricezione / 16 canali di trasmissione
- Visualizzazione completa e controllo in locale di gain, delay e altri parametri.
- Viene fornito un doppio sistema di alimentazione per garantire un'alta affidabilità.
- Presa per cuffie integrata
- Consumo di energia: 60 W
- Dimensioni (L×A×P): 480 x 132 x 370 mm (18,9" x 5,2" x 14,6")
- Peso netto: 9,4 kg (20,7 lb)
Serie R (SLOT)Rack I/O
RSio64-D è un'interfaccia audio in grado di convertire i formati Dante e Mini-YGDAI per un massimo di 64 ingressi e 64 uscite
- Supporta un'ampia gamma di schede di input/output e di elaborazione Mini-YGDAI
- Sette preimpostazioni generali di routing, compreso il routing tra schede Mini-YGDAI
- Supporta il patching a matrice da R Remote V3 o da una console della serie CL/QL
- Convertitori di frequenza di campionamento per tutti e quattro gli slot Mini-YGDAI
- INPUT EXT DC per alimentatori ridondanti
- Supporta la ridondanza Dante (primario/secondario)
R Series (MADI)I/O Rack
È disponibile il rack I/O di conversione Dante/MADI RMio64-D. Supporta un'ampia gamma di applicazioni audio broadcast e live con una straordinaria flessibilità e senza ostacoli.
- Convertitori di sample rate su input e output incorporati
- Supporta la ridondanza di Dante
- Le connessioni ridondanti MADI possono essere fatte con cavi ottici e coassiali
- I segnali MADI ricevuti da un input ottico (o coassiale) possono essere ritrasmessi da un output coassiale (o ottico)
- Il montaggio, il patching Dante, e i settaggi SRC possono essere controllati in remote da un mixer della serrie CL o QL
- Il sistema Nuage offre funzionalità di monitoring diretto per la registrazione e una sincronizzazione precisa dei VST System Link
- Supporta il controllo remoto tramite il software di sistema Nuage Workgroup Manager
Ri8-DRack di ingresso
-
Discontinuo
In una unita rack 19” Ri8-D dispone di 8 in.
Ro8-DRack di uscita
-
Discontinuo
In una unita rack 19” Ro8-D dispone di 8 out.
Schede di interfaccia audio

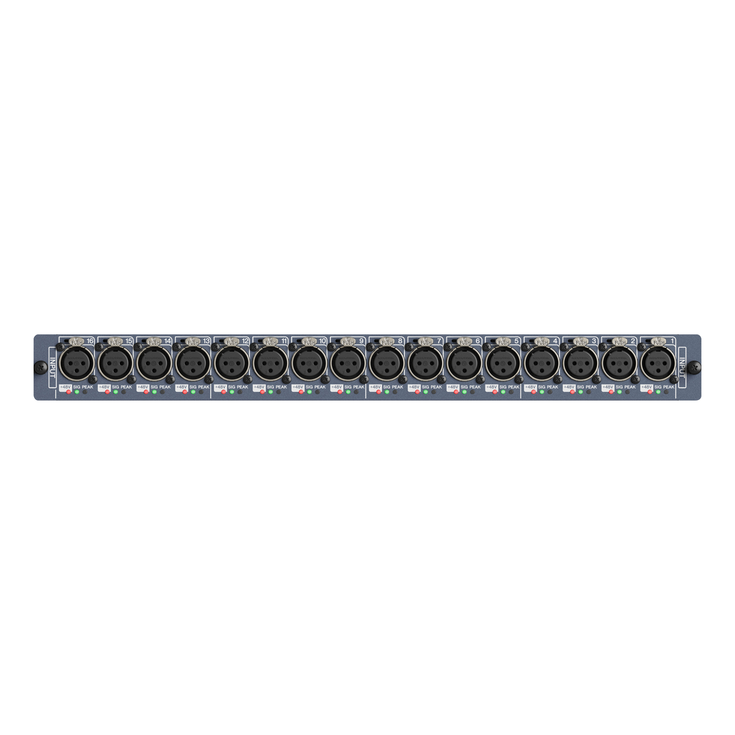

RY16-ML-SILKAudio Interface Card
La RY16-ML-SILK è una scheda da 16 canali di input mic/line per la serie RIVAGE PM con potenti preamplificatori analogici microfonici modellati dal Silk processing della Rupert Neve Design su tutti i canali.
- Input mic/line 16 canali
- Tecnologia di processing digitale SILK sviluppata grazie alla collaborazione tra Rupert Neve Designs e Yamaha
- Dimensioni (L×A×P): 405 x 42 x 258 mm (16” x 1,7” x 10,2”)
- Peso netto: 1,6 kg (3,5 libbre)

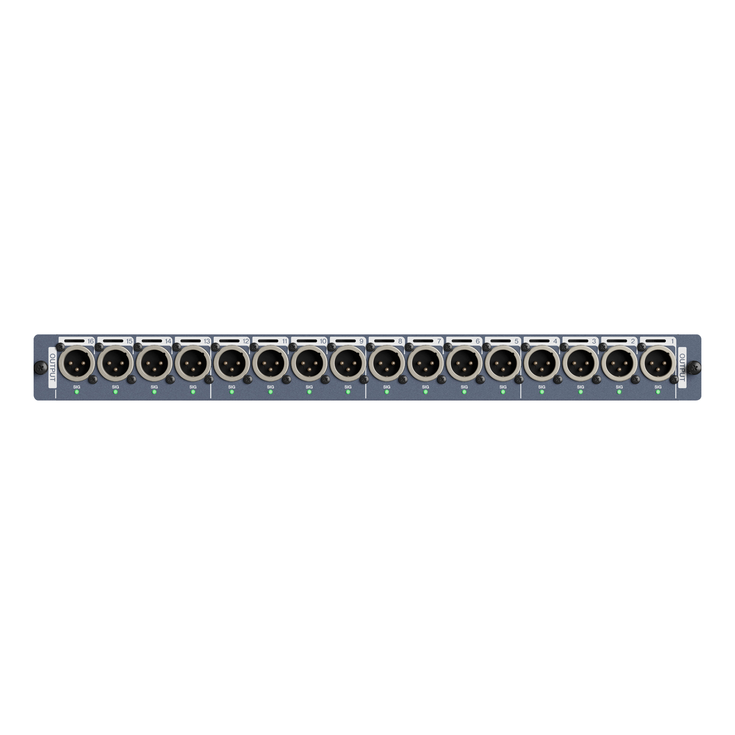

RY16-DAAudio Interface Card
La RY16-DA è una scheda di uscita analogica a 16 canali per i sistemi RIVAGE PM. Il livello massimo di uscita è regolabile con un selettore: +15dBu, +18dBu, or +24dBu. L’impostazione di default è +24dBu.
- Uscite analogiche a 16 canali
- Dimensioni (L×A×P): 405 x 42 x 258 mm (16” x 1,7” x 10,2”)
- Peso netto: 1,5 kg (3,3 libbre)

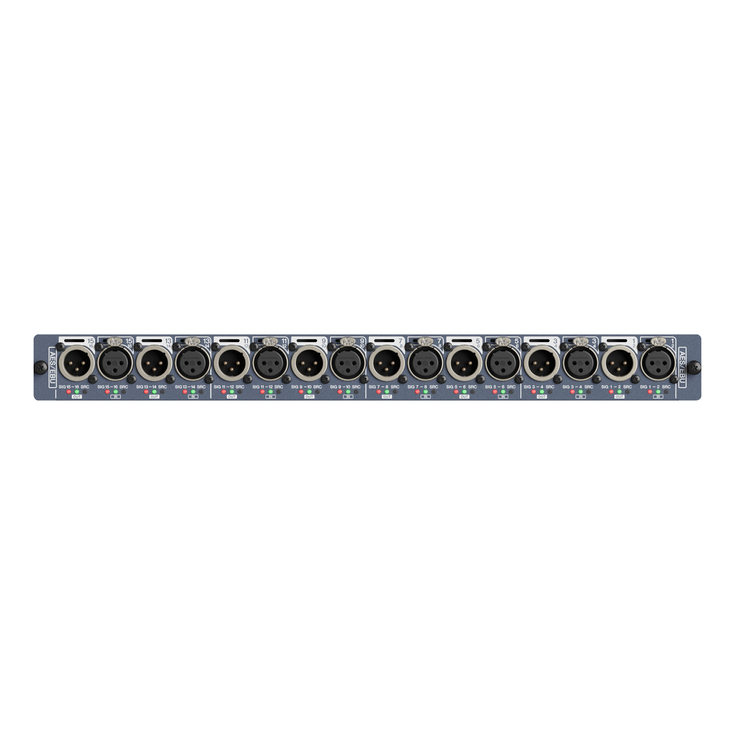

RY16-AEAudio Interface Card
La RY16-AE è una scheda digitale AES/EBU I/O a 16 canali per i sistemi RIVAGE PM. I convertitori di sample rate (SRC) sono forniti su tutti i canali di entrata e uscita.
- I/Os AES/EBU digitale con 16 canali.
- Convertitore della velocità di campionamento per entrambi gli input e gli output.
- Dimensioni (L×A×P): 405 x 42 x 258 mm (16” x 1,7” x 10,2”)
- Peso netto: 1,4 kg (3,1 libbre)

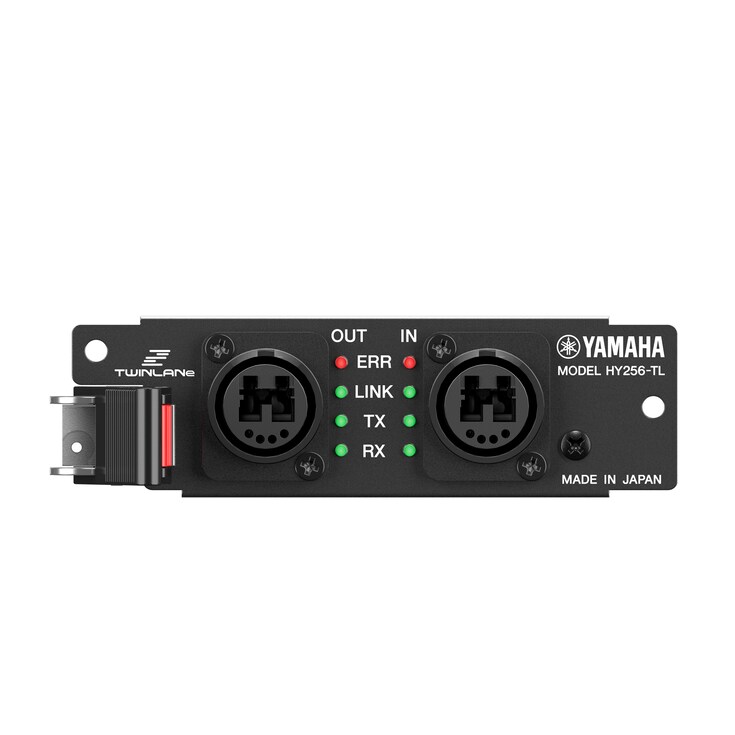

HY256-TLInterfaccia audio
La HY256-TL è una scheda I/O digitale che supporta il protocollo di rete audio TWINLANe di Yamaha. Sono disponibili fino a 256 canali di ingresso e uscita simultanei a 96 kHz/32 bit e le connessioni in fibra multimodale garantiscono un funzionamento affidabile. I dati possono essere trasferiti in modo affidabile tra le schede su distanze fino a 300 metri.
- Può inviare/ricevere segnali audio digitali non compressi di qualità 96 kHz 32-bit, con un massimo di 256 input/256 output.
- Le connessioni ridondanti sono supportate dalla topologia ad anello.
- Gli indicatori mostrano lo stato delle comunicazioni per la risoluzione dei problemi.
- Cavo consigliato: fibra multimodale Neutrik opticalCON DUO
- Dimensioni (L×A×P): 125 x 37 x 207 mm (4,9” x 1,5” x 8,2”)
- Peso netto: 0,25 kg (0,6 libbre)

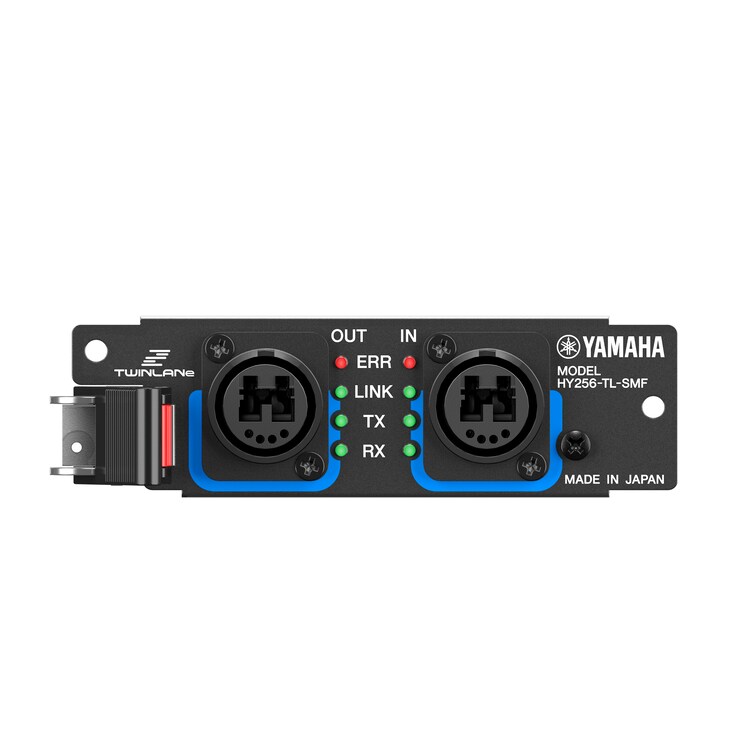

HY256-TL-SMFInterfaccia audio
Questa scheda I/O digitale supporta il protocollo Yamaha TWINLANe. Sono disponibili fino a 256 canali in ingresso e uscita simultanei a 96kHz/32 bit, e una connessione ottica single-mode permette il trasferimento affidabile di dati a distanze di 2 chilometri tra apparecchiature. La lunghezza massima di una rete ad anello TWINLANe è di 6 chilometri.
- Può inviare/ricevere segnali audio digitali non compressi di qualità 96 kHz 32-bit, con un massimo di 256 input/256 output.
- Le connessioni ridondanti sono supportate dalla topologia ad anello.
- Gli indicatori mostrano lo stato delle comunicazioni per la risoluzione dei problemi.
- Cavo consigliato: fibra monomodale Neutrik opticalCON DUO
- Dimensioni (L×A×P): 125 x 37 x 207 mm (4,9” x 1,5” x 8,2”)
- Peso netto: 0,35 kg (0,8 libbre)

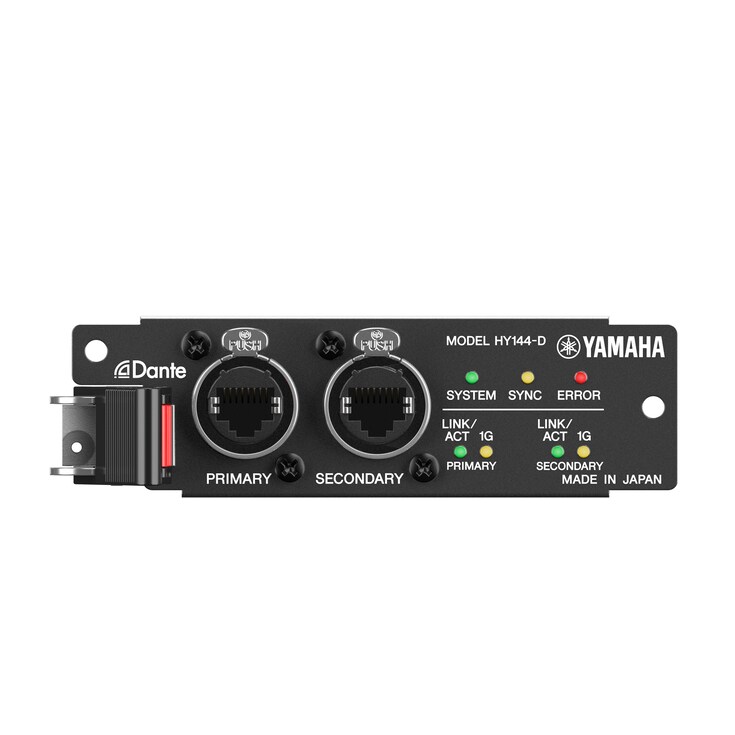

HY144-DInterfaccia audio
L' HY144-D è una scheda digitale I/O compatibile con i network audio digitali Dante. Supporta simultaneamente fino a 144 canali in entrata e in uscita a 96 kHz/32 bits
- Può inviare/ricevere segnali audio digitali non compressi di qualità 96 kHz 32-bit, con un massimo di 144 input/144 output.
- Le connessioni ridondanti sono supportate da connettori primari e secondari. Sono disponibili anche connessioni a catena.
- Gli indicatori mostrano lo stato delle comunicazioni per la risoluzione dei problemi.
- Dimensioni (L×A×P): 125 x 37 x 207 mm (4,9” x 1,5” x 8,2”)
- Peso netto: 0,25 kg (0,6 libbre)
HY144-D-SRCAudio Interface Card
La scheda di interfaccia audio PY64-D supporta il protocollo di rete audio Dante, gestendo fino a 144 canali di ingresso e 144 canali di uscita di audio digitale a 96 kHz/32 bit. La conversione della frequenza di campionamento integrata consente la connessione tra dispositivi che operano a frequenze di campionamento diverse.
- Trasmette e riceve fino a 144 canali di ingresso e 144 canali di uscita di audio digitale non compresso a 96 kHz / 32 bit.
- I connettori primari e secondari supportano le connessioni ridondanti. Sono supportate anche le connessioni a catena.
- Cinque modalità operative selezionabili via firmware: 144io (SRC off, 144 in/144 out), 144io SyncSRC (SRC on, sincrono, 144 in/144 out), 72io AsyncSRC (SRC on, asincrono, 72 in/72 out), 144in AsyncSRC (SRC on, asincrono, 144 in/0 out), 144o AsyncSRC (SRC on, asincrono, 0 in/144 out).
- Dimensioni (L×A×P): 125 x 37 x 207 mm (4,9” x 1,5” x 8,2”)
- Peso netto: 0,25 kg (0,6 libbre)

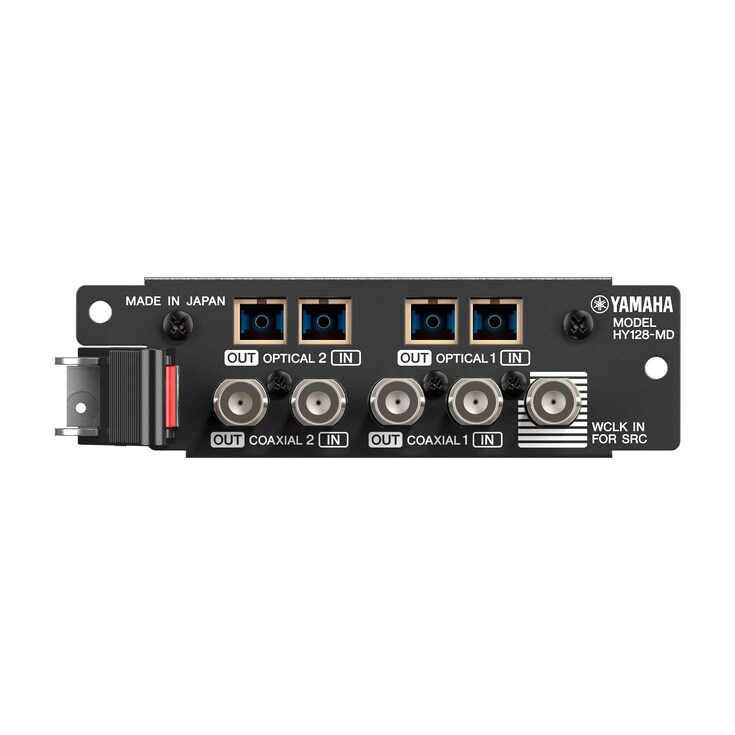

HY128-MDInterfaccia audio
L'interfaccia audio HY128-MD fornisce la connettività MADI, in grado di gestire fino a 128 canali in entrata e 128 in uscita a 48kHz/24 bit. La conversione onboard permette l'interconnessione tra apparecchiature che lavorano a frequenze di campionamento diverse.
- Trasmette e riceve fino a 128 canali di ingresso e 128 canali di uscita di audio digitale non compresso a 48 kHz / 24 bit.
- I connettori ottici e coassiali supportano le connessioni ridondanti. Se si verifica un problema in una linea di trasmissione, il sistema passa automaticamente alla seconda connessione.
- Dimensioni (L×A×P): 125 x 37 x 207 mm (4,9” x 1,5” x 8,2”)
- Peso netto: 0,45 kg (1,0 libbre)
Switch di rete
SWP2-10SMFSwitch L2
Lo switch L2 della serie SWP2 è ideale per i sistemi di rete Dante a 96 kHz. Dispone di 10 porte etherCON e di due porte opticalCON per fibra monomodale.
- Connettori etherCON: 4 anteriori / 6 posteriori
- Connettori opticalCON: 2 anteriore
- Dimensioni (L×A×P): 480 x 44 x 362 mm (18,9” x 1,7” x 14,2”)
- Peso netto: 4,6 kg (10,1 libbre)
- Server RADIUS integrato per la gestione avanzata della sicurezza
SWP2-10MMFSwitch L2
Lo switch L2 della serie SWP2 è ideale per i sistemi di rete Dante a 96 kHz. Dispone di 10 porte etherCON e di due porte opticalCON per fibra multimodale.
- Connettori etherCON: 4 anteriori / 6 posteriori
- Connettori opticalCON: 2 anteriore
- Dimensioni (L×A×P): 480 x 44 x 362 mm (18,9” x 1,7” x 14,2”)
- Peso netto: 4,6 kg (10,1 libbre)
- Server RADIUS integrato per la gestione avanzata della sicurezza
SWP1-16MMFSwitch L2
Lo switch SWP1 serie L2 è ideale per i sistemi di rete Dante. Presenta 12 porte etherCON, quattro porte RJ45, e uno slot opzionale per una eventuale ulteriore porta.
- Connettori etherCON: 4 anteriori / 8 posteriori
- Connettori RJ45: 4 posteriori
- Connettori opticalCON: 1 anteriore
- Slot opzionale per modulo ottico: 1 anteriore
- Consumo energetico: 16 W
- Dimensioni (L×A×P): 480 x 44 x 362 mm (18,9” x 1,7” x 14,2”)
- Peso netto: 4,6 kg (10,1 libbre)
SWP1-8MMFL2 Switch
La serie SWP1 L2 switch è ideale per l'utilizzo con i network system Dante. Presenta otto porte etherCON, una porta opticalCON, e uno slot opzionale per una eventuale ulteriore porta.
- Connettori etherCON: 4 anteriori / 4 posteriori
- Connettori opticalCON: 1 anteriore
- Slot opzionale per modulo ottico: 1 anteriore
- Consumo energetico: 11 W
- Dimensioni (L×A×P): 480 x 44 x 362 mm (18,9” x 1,7” x 14,2”)
- Peso netto: 4,2 kg (9,3 libbre)
SWP1-8Switch L2
Lo switch SWP1 della serie L2 è l'ideale per i sistemi di rete Dante. Presenta otto porte etherCON, una porta opticalCON, e due slot per due porte opzionali.
- Connettori etherCON: 4 anteriori / 4 posteriori
- Slot opzionale per modulo ottico: 2 anteriori
- Consumo energetico: 11 W
- Dimensioni (L×A×P): 480 x 44 x 362 mm (18,9” x 1,7” x 14,2”)
- Peso netto: 4,2 kg (9,3 libbre)
